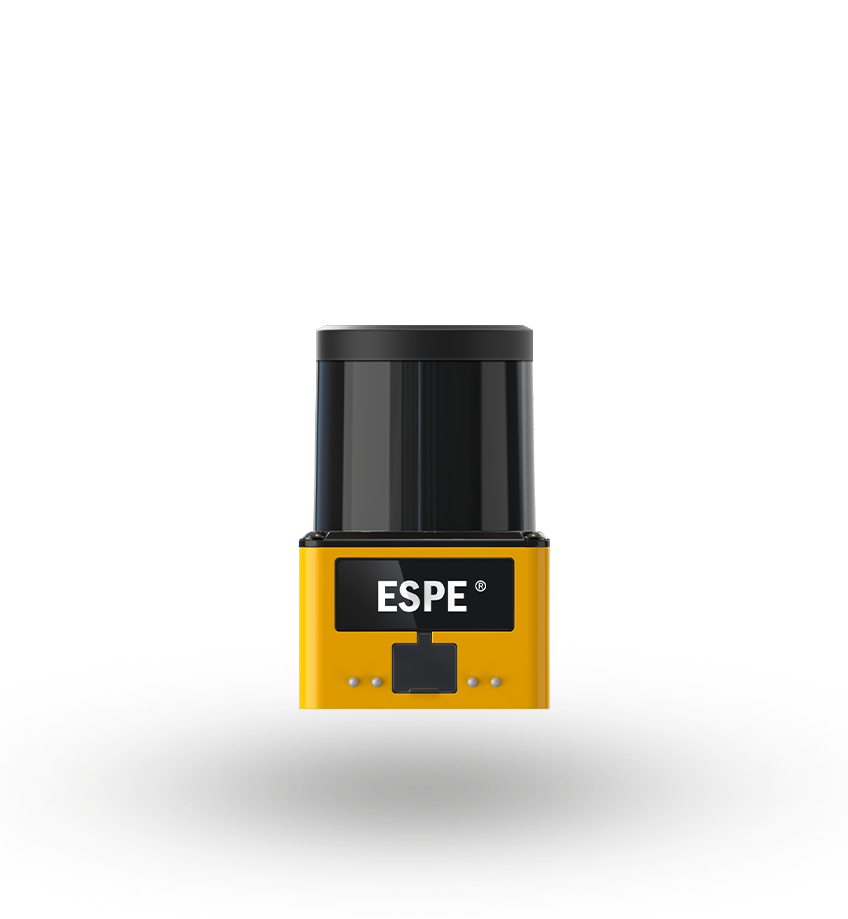

LGA60P1系列270°安全激光扫描仪

首页安全产品安全激光扫描仪 LGA60P1系列270°安全激光扫描仪

表面镀膜防尘，多次回波抗干扰，33ms快速扫描，抗振设计确保震动环境长期稳定，复杂工况运行可靠。

产品特点

镀膜防尘，多次回波抗扰，33ms快扫，抗振稳定

表面镀膜技术

极⼤降低灰尘附着，保证精准运⾏
多次回波处理技术

在复杂环境下运行良好，⽆惧各种⼲扰
区域保护响应敏捷

扫描速度极快，扫描⼀圈最快仅需33ms
抗振能力强

独特的内部设计能够有效的减少震动对内部光学和电⼦元件的影响，确保其在震动环境下的⻓期稳定性

型号说明

安全激光扫描仪型号说明（例如：LGA60P1-UB）

产品系列

输出方式

通讯方式

选配安装支架

LGA60

P：PNP

1：USB接⼝

无：无安装支架

UB：U型支架

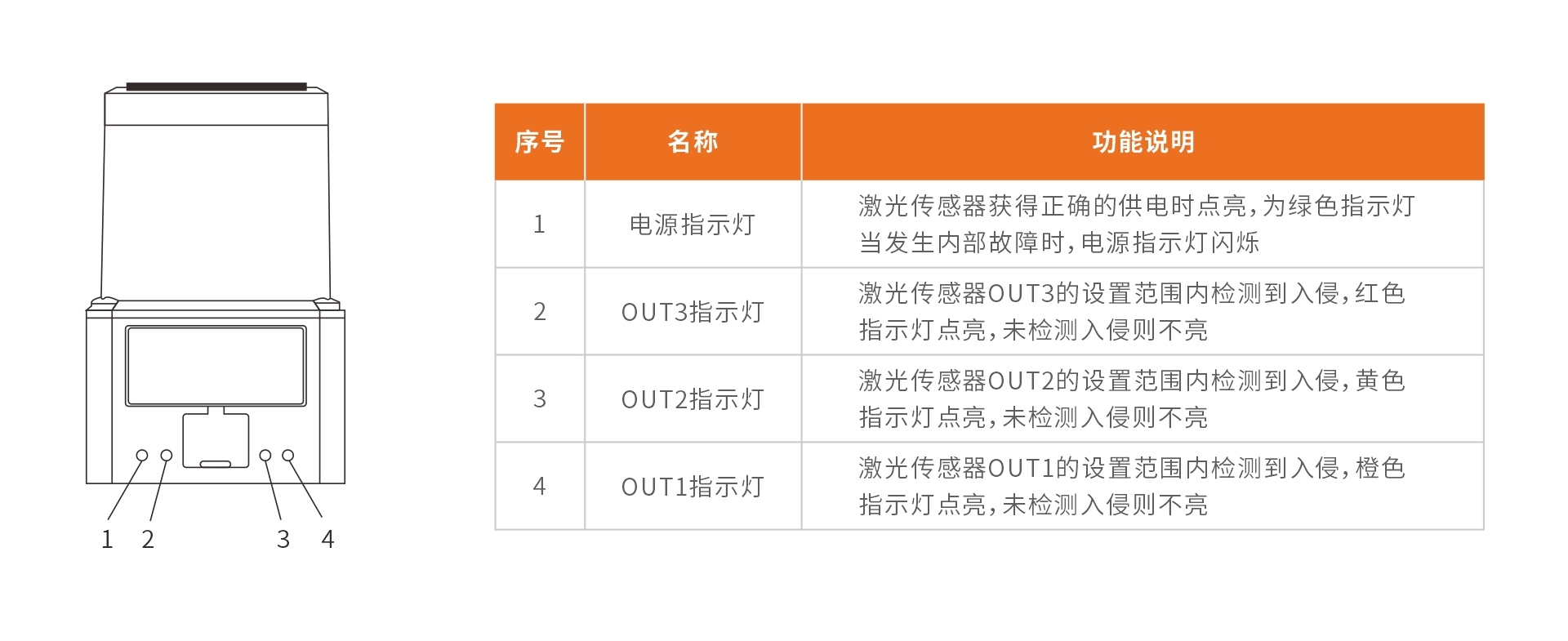

部件说明

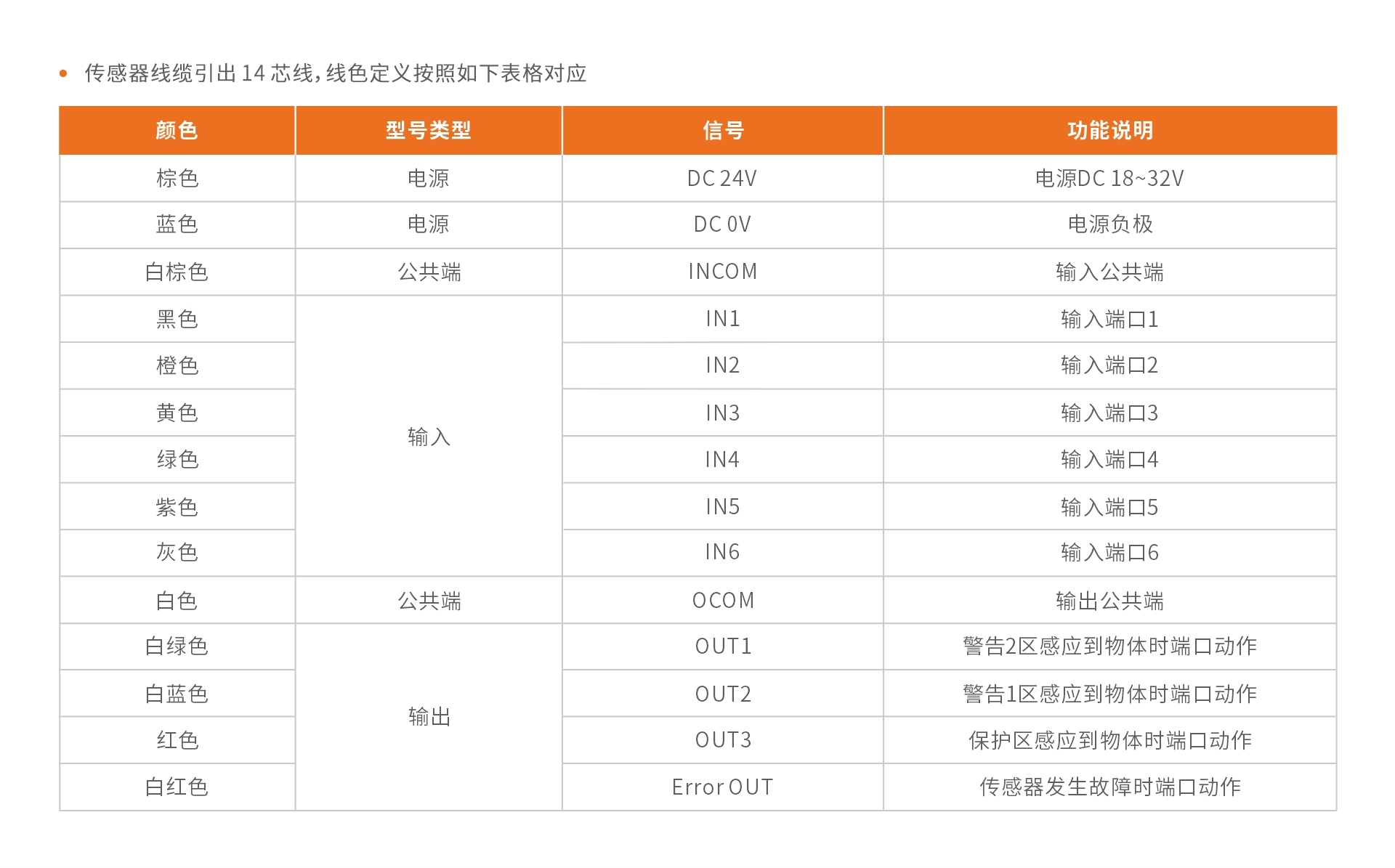

线缆定义

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

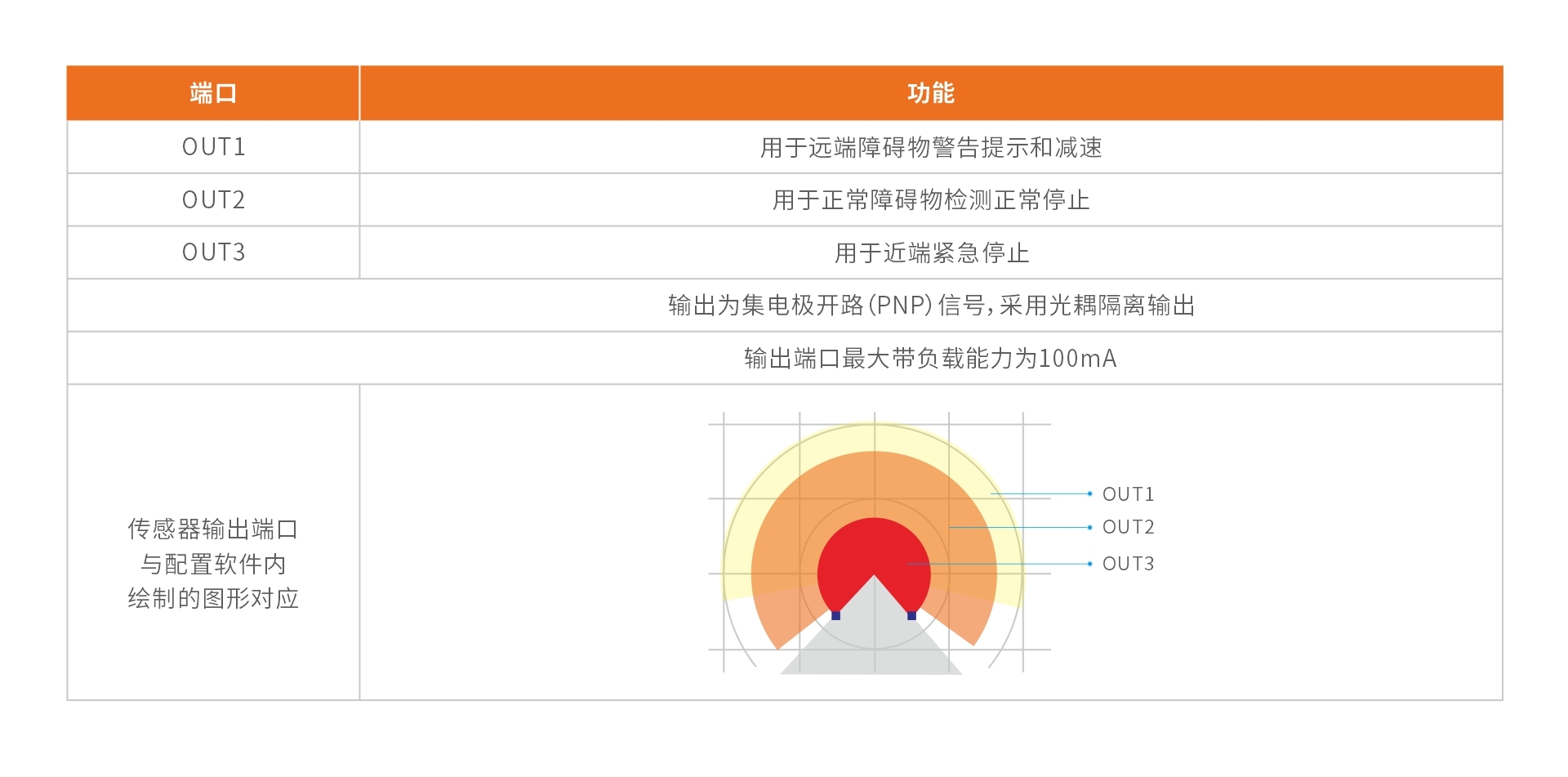

输出信号接口

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

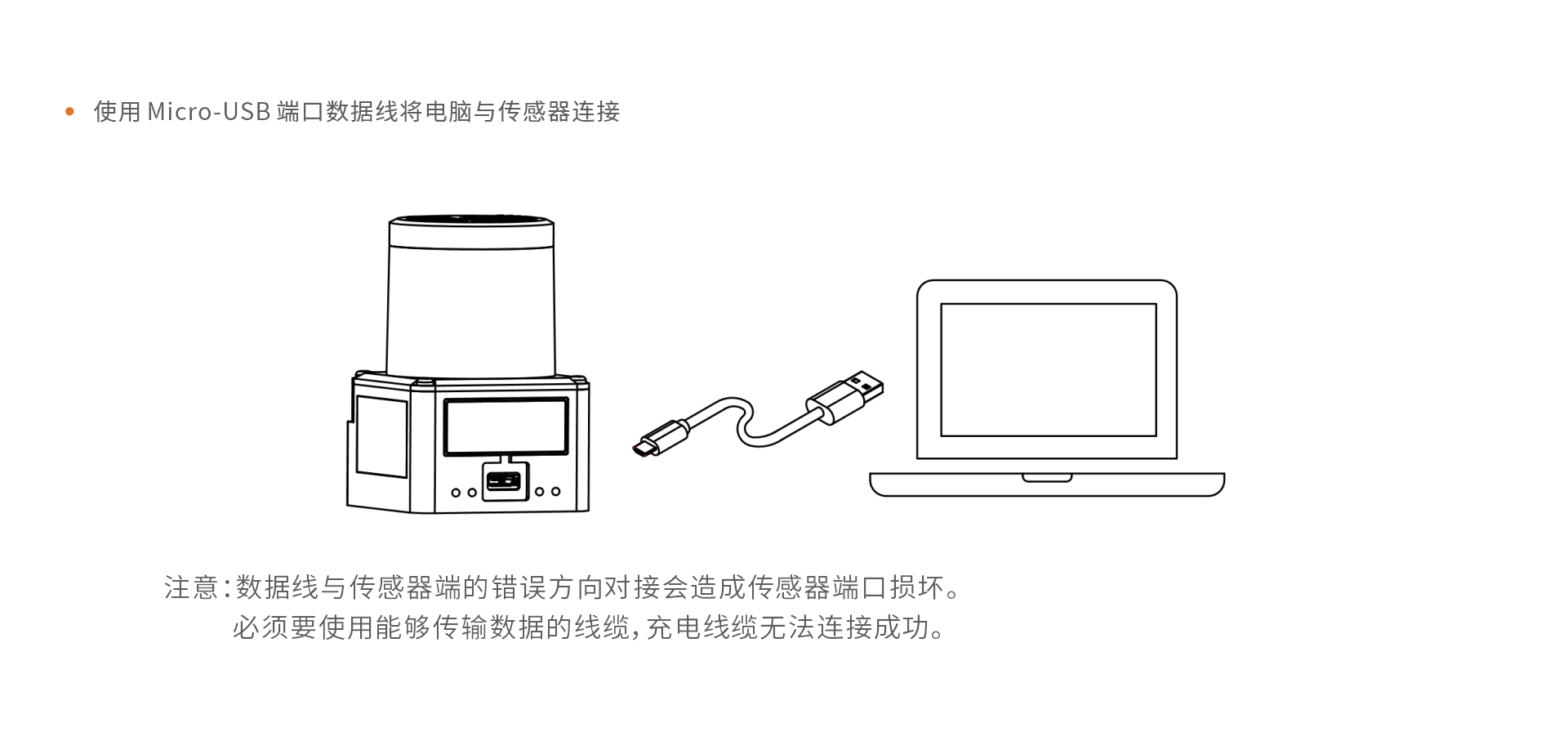

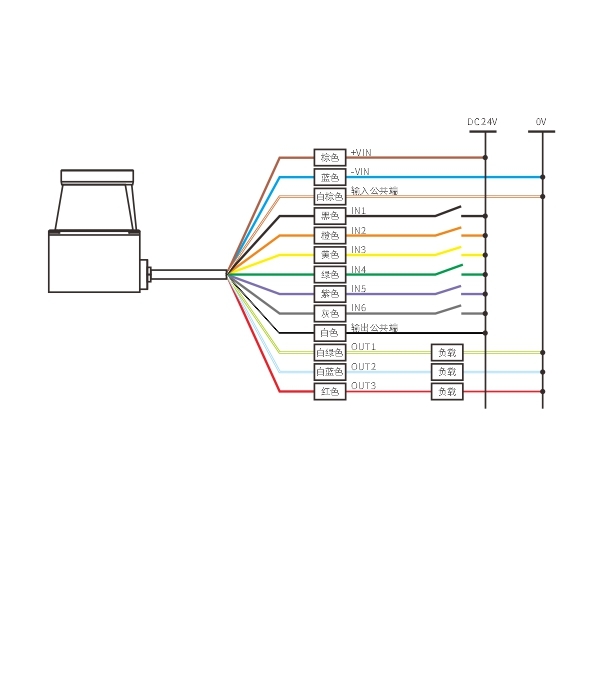

配置连线

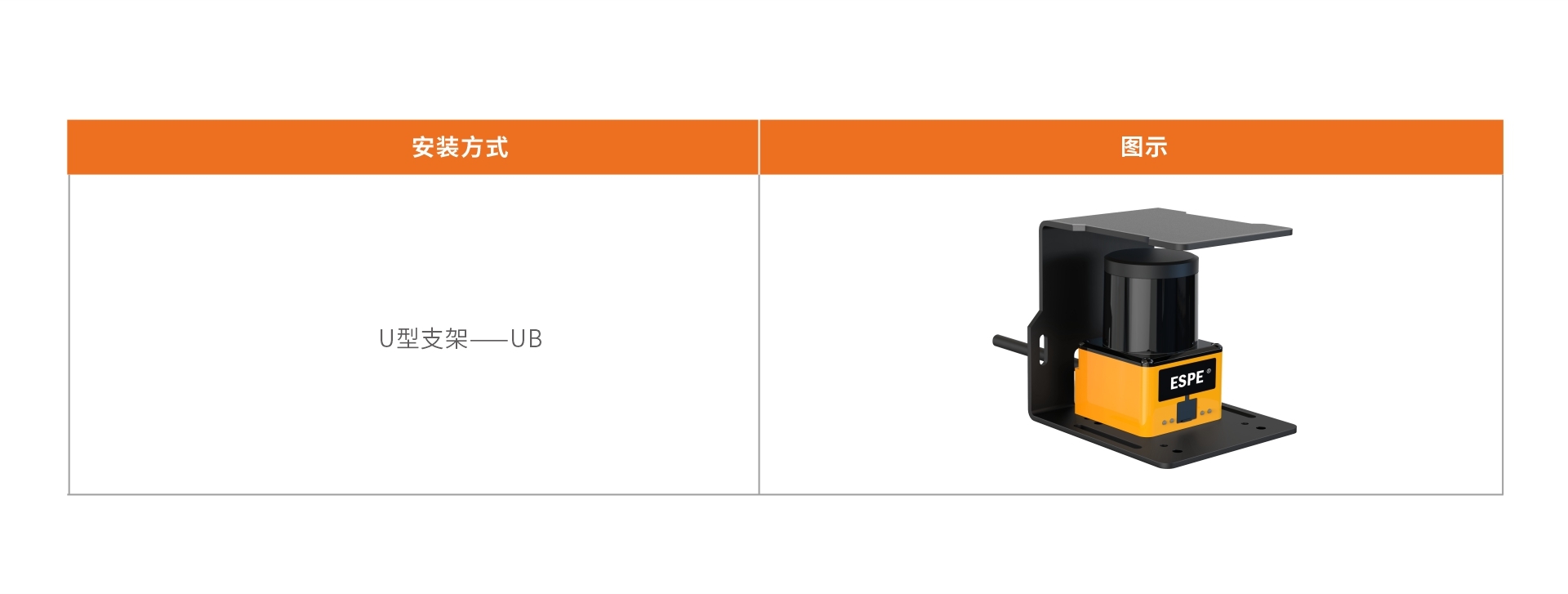

支架选型


LGA60P1系列270°安全激光扫描仪
技术参数

产品特性
检测距离	0.05~10m（反射率90%）
检测距离	0.05~8m（反射率10%）
检测⻆度	270°
激光波⻓	905nm
产品性能
响应时间	典型值50ms
基础误差	40mm
统计误差	30mm
通道数量	64个（每个通道内包含3个检测区域）
检测输出延时	0~500ms范围内可设置
检测保持延时	0~500ms范围内可设置
检测物体⼤⼩过滤⻆度	0.5~5°范围内可设置
接⼝
配置端⼝	1个（Micro-USB）
开关量输入	6个（PNP）
开关量输出	4个（3个检测信号，1个故障信号），单路负载能⼒100mA
指示灯	4个（3个检测信号灯，1个状态灯）
电⽓性能
⼯作电压	DC 18 ~32V
消耗电流	60mA 典型值（⽆输出负载情况下）
⼯作环境
物体反射率	5~1000%
⼯作环境	-10~50℃
环境光强度	小于15000Lux
产品尺寸	505076.3mm
线材	Micro-USB线⻓1m，电源及信号线⻓1m

登陆会员查看

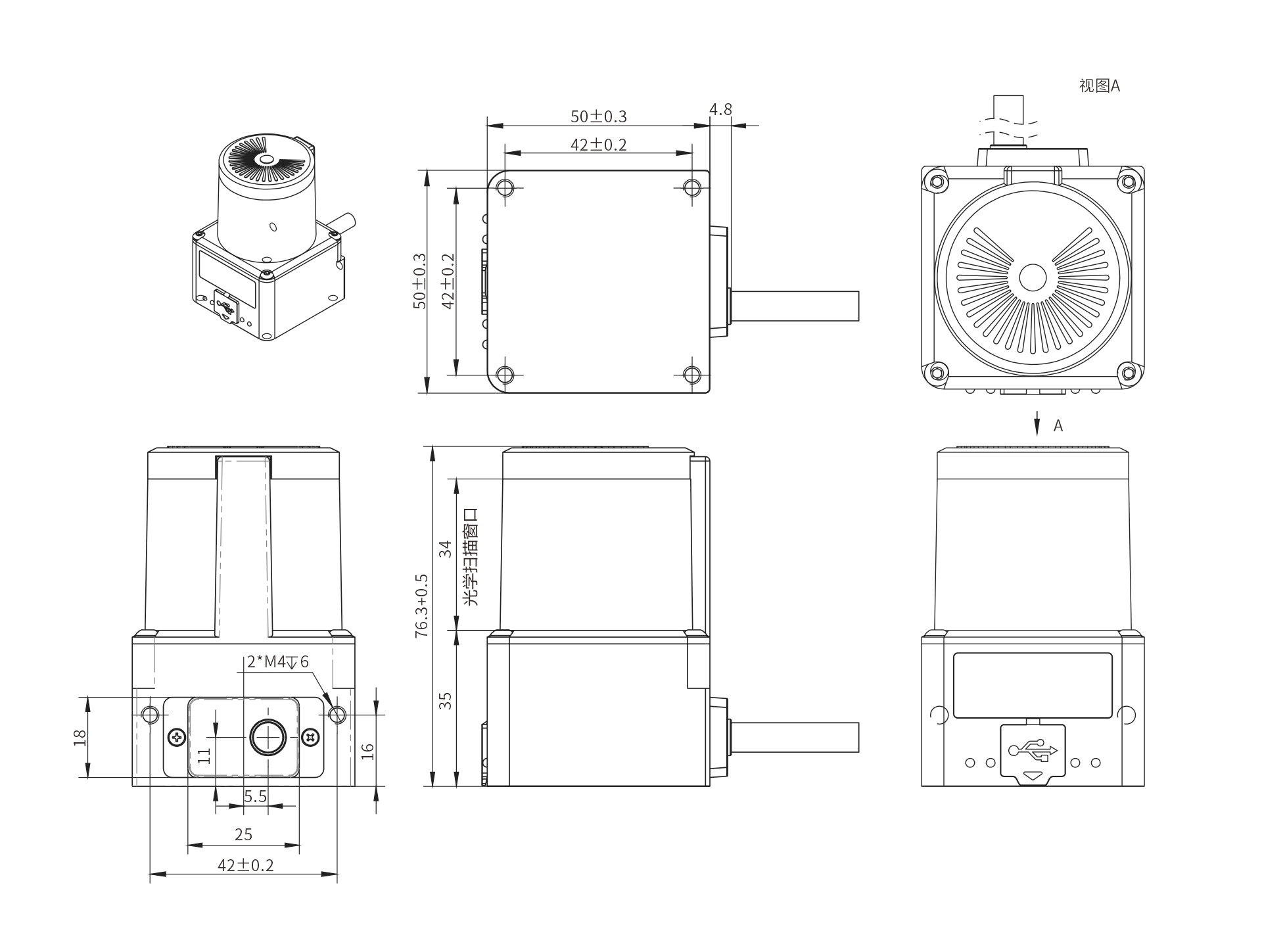

尺寸图

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

在线预览

资料下载

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

产品手册 CAD数据软件

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

警示灯

产品手册

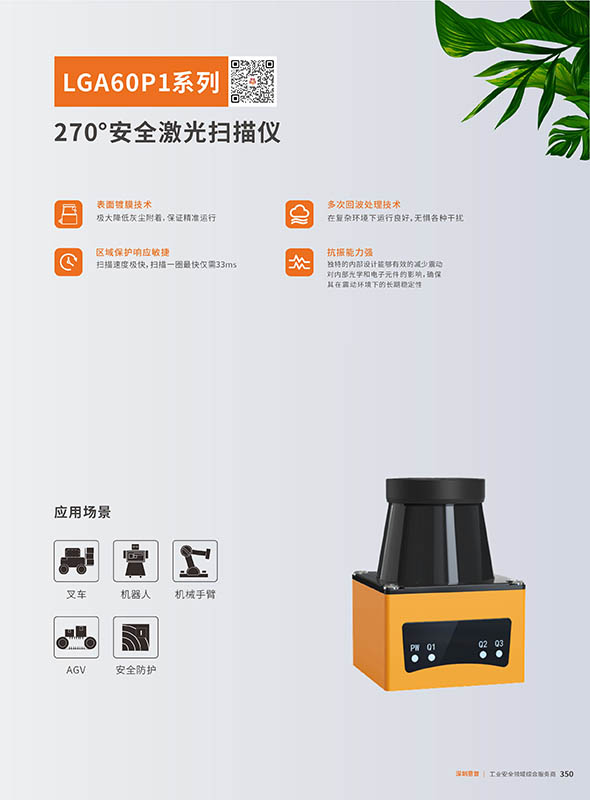

LGA60P1安全激光扫描仪270°彩页

20260629

手册下载在线预览

筛选搜索

重置

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

警示灯

光轴间距

全部

1mm

2.5mm

5mm

10mm

15mm

20mm

30mm

40mm

80mm

160mm

320mm

光轴数量

全部

2-20

22-40

42-60

62-80

82-100

102-120

122-140

142-160

162-180

182-200

202-220

222-240

242-270

272-400

402-2000

支架&端盖

全部

支架款

无支架

A型可调底座

B型可调底座

塑料端盖

金属端盖

反射板总高度

全部

160-480

520-840

880-1200

1240-1560

1600-1960

同步方式

全部

光同步

线同步

解锁方式

全部

背部解锁

头部解锁

钥匙方向

全部

左开

右开

CAD数据

LGA60P1+UB支架

2026.08.11

数据下载
CAD数据

LGA60P1

2026.08.11

数据下载

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

警示灯

软件

LGA60N4(LGA60N5)设置软件

2026.05.26

数据下载

产品证书

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

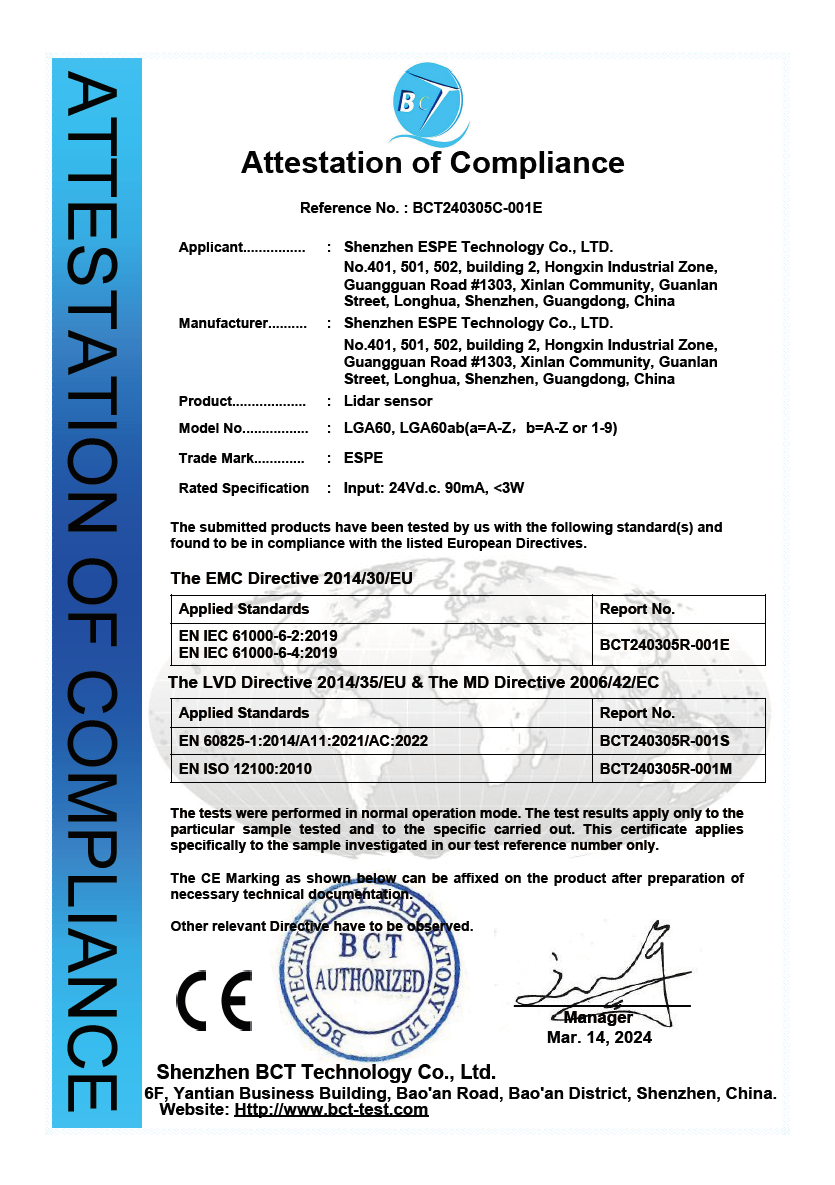

LGA60P1系列CE证书
