ESS系列安全光栅在光伏码垛区中的应用

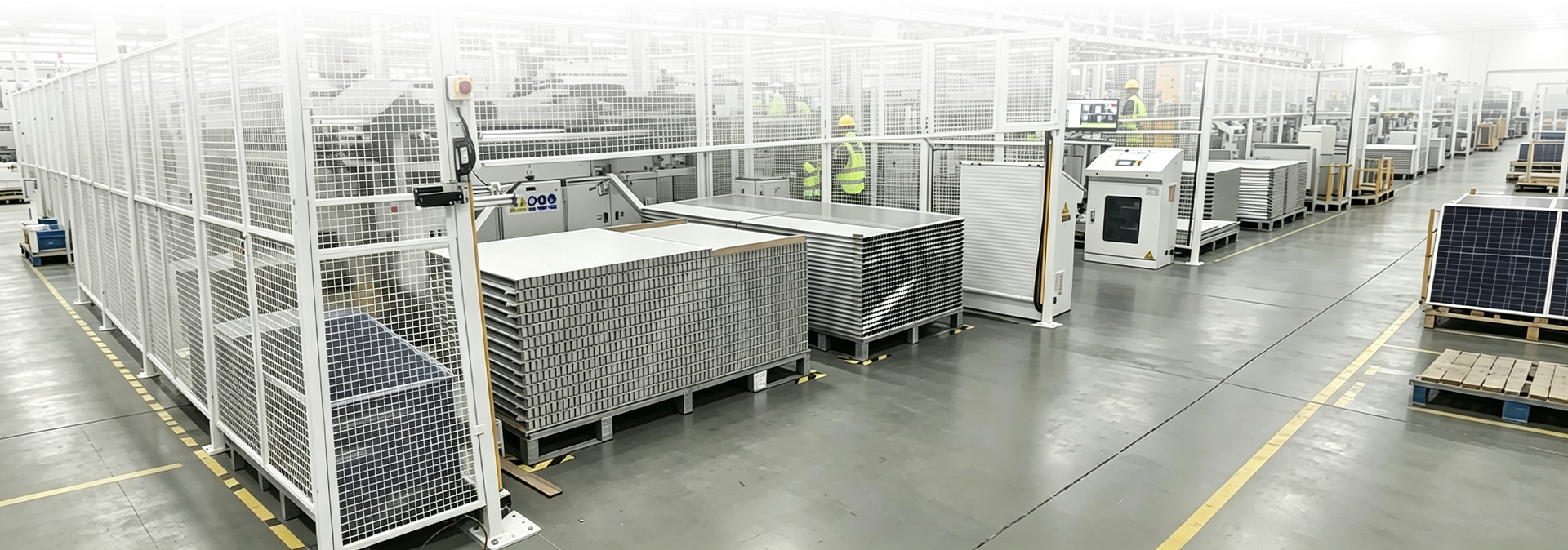

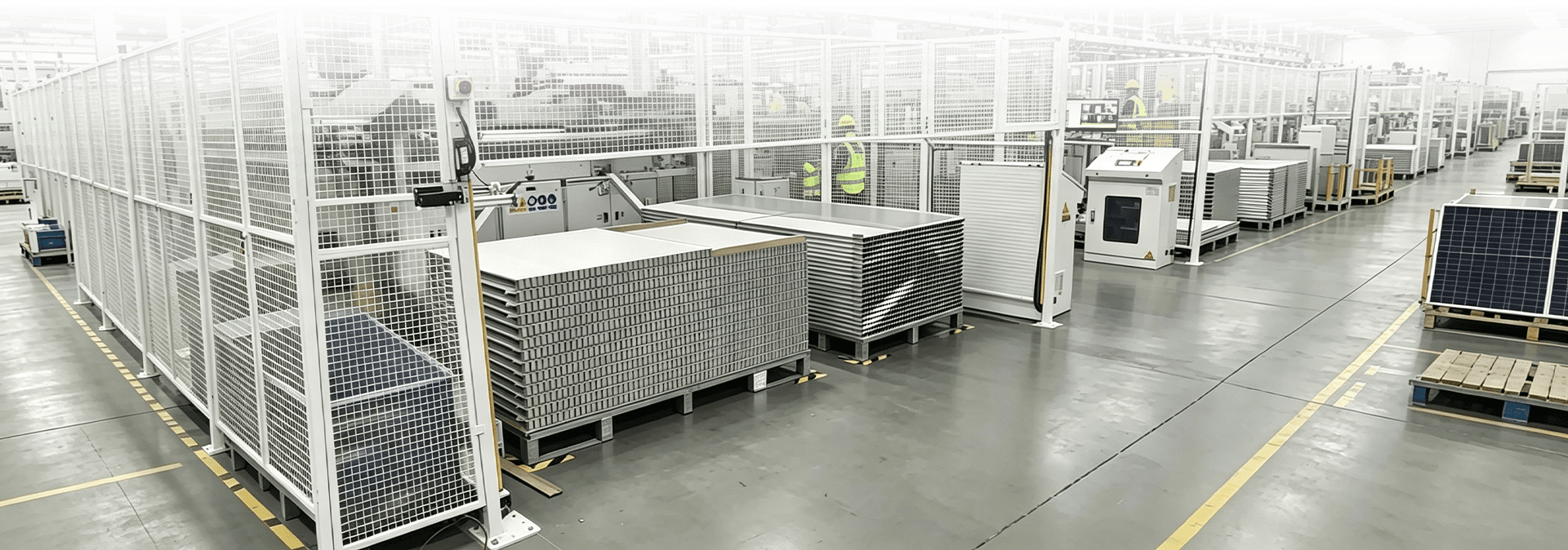

在光伏组件生产基地，成品出货码垛工位是产线的最后一环。码垛机高速抓取、翻转、堆叠组件，叉车频繁出入转运托盘，人车交叉作业密集，安全风险突出。传统点对点防护、警示标识等简易措施已难以满足新版安全法规和海外客户审核要求。如何在兼顾成本的前提下，实现系统化、标准化的安全防护升级？

项目背景

客户为全球光伏头部企业的重要组件生产基地，码垛区入口是叉车进出与人员巡检的交汇点。人车交叉作业密集，常规防护难以兼顾叉车通行与人员安全。码垛机运动范围大、速度快，一旦人员误入封闭区域，后果严重。现场光栅与安全PLC之间的信号反馈时间须小于15ms，响应延迟可能会导致安全防护失效。码垛区入口空间宽阔，需同时满足2至3辆叉车并行作业。原方案采用进口品牌光栅，单台采购成本高昂，客户亟需性能达标、成本更优的国产替代方案。

方案设计

针对码垛区工况，深圳意普技术团队深入现场实地勘察，以ESS系列二级安全光栅为核心，为客户量身定制入口人车分离安全防护：部署ESS系列安全光栅，对射距离超过10m，单组即可覆盖入口全宽，形成2m×10m完整安全防护网，防护区域跨度大，满足叉车并行。ESS系列响应时间＜15ms，与现场安全PLC系统无缝对接，信号反馈零延迟，人车分离判定准确可靠。针对粉尘、变频干扰、强光反射并存的复杂环境，ESS系列具备强抗干扰能力，运行稳定不误报。符合EN IEC 61496-1/-2（Type 2）安全等级标准，PL c安全等级满足客户对码垛区入口的安全防护要求。
项目效果

PL c安全等级完全满足客户要求，已通过客户全球安全审核。相比原进口方案，采购成本显著降低，性能不降反升，为后续产线扩产提供高性价比模板。叉车底部、托盘边缘等细节部位全部覆盖，现场作业人员安全感显著提升。交付以来，光栅在粉尘、变频干扰、强光反射并存等复杂环境下持续稳定运行，有效避免了误报或停机故障。

客户评价

EHS工程师

ESS系列安全光栅为码垛区入口防护提供了高性价比的解决方案。其响应速度完全满足我们与安全PLC联动的严苛要求，10m对射距离一次性覆盖整个入口区域，方案非常简洁。相比此前使用的进口品牌，不仅成本明显降低，在抗干扰和死角防护这些细节上甚至更贴合我们的现场需求。未来，我们将把这一国产替代经验推广至更多产线和基地。
