SSM11系列机械式安全开关

多接点结构（2NC/1NO及3NC可选），适用标准/微小负载，安装接线简便省人工，多种金属头部可选，用于机械护罩门检测。

产品特点

IP67防护，狭小空间易安装

内置多触点结构选择
适用于标准负载和微小负载
安装接线简单，节省劳动力，更换方便
多种金属头部可选

型号说明

安全门锁型号说明（例如：SSM11-AP2）

产品系列

开关触点

（门开合检测开关＋锁定监控开关）

头部安装方向/材质

导管口尺⼨

SSM11

A

P

2

A：1 NC/1NO（慢动型）

B：2NC（慢动型）

C：2NC/1NO（慢动型）

D：3NC（慢动型）

P：四个安装方向可选

（交货时为前侧安装）/塑料

M：四个安装方向可选

（交货时为前侧安装）/⾦属

2：M20

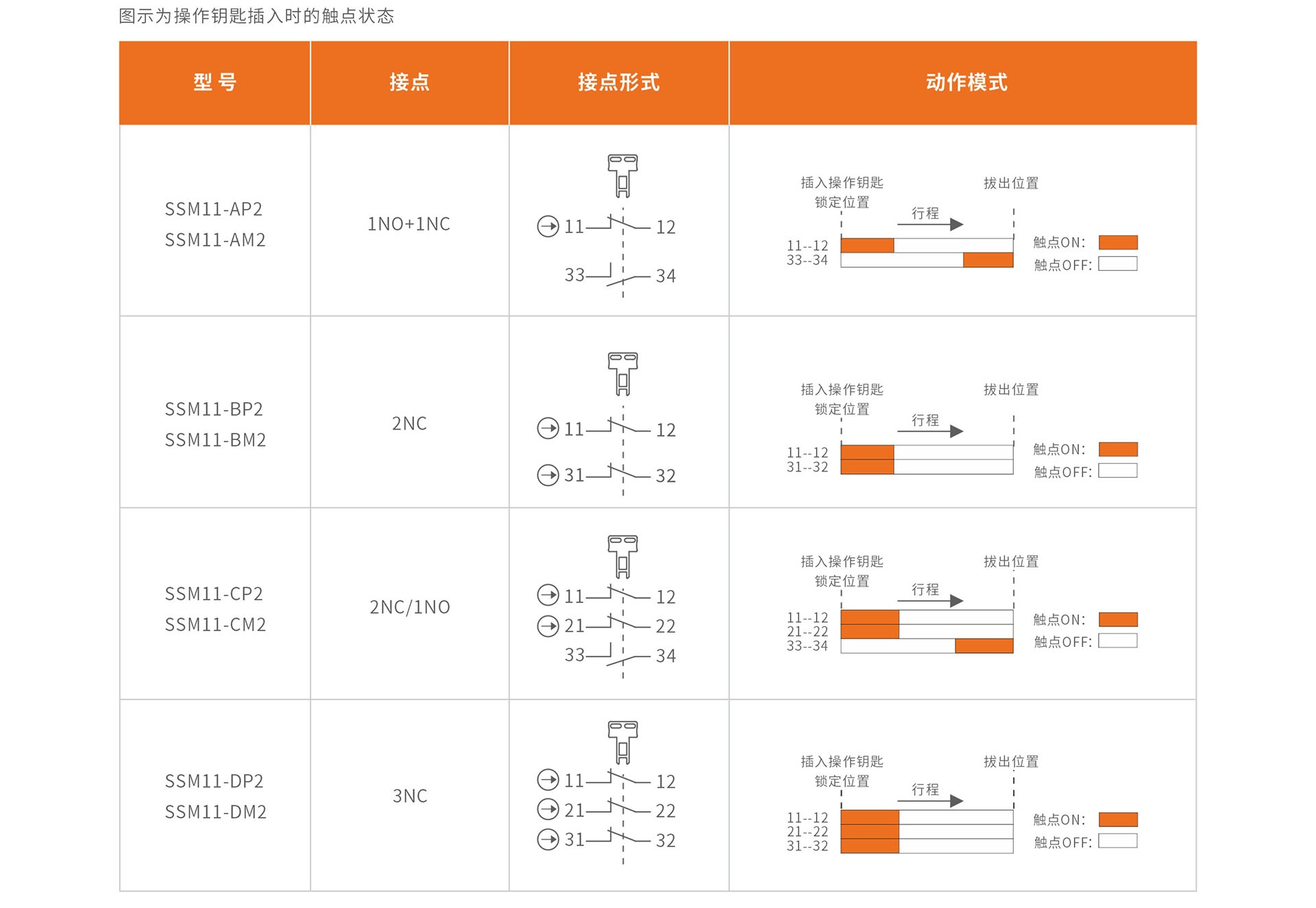

结构构成及动作


SSM11系列机械式安全开关
技术参数

安全等级	最高可达PL d（基于ISO 13849-1）
认证	CE
标准	EN 60947-5-1、GB/T 14048.5、EN ISO 14119、GB/T 18831
保护等级	IP67
材质	PA66阻燃
机械寿命	100万次以上
电气寿命	15万次以上
使⽤类型	AC-15	DC-13
额定⼯作电压（Ue）	DC 240V	DC 24V
额定⼯作电流（le）	3A	2A
电气
接触电阻	200mΩ以下
额定绝缘电压（Ui）	300V
防触电保护等级	Class Ⅱ（双重绝缘）
脉冲耐压（ EN 60947-5-1）	2.5KV
绝缘电阻	100MΩ以上（在DC 500V以下）
短路保护装置	10A，250V需⽤速断型保险丝
耐振动	10~55Hz，双振幅1.5mm
耐冲击	耐久1000m/s²
条件短路电流	100A（EN 60947-5-1）
触点间距	2*2mm以上
动作特性
强制断开力	标准型：最⼩60N
强制断开行预行程	10mm以上
操作速度	0.1~0.5m/s
允许操作频率	最⼤20次操作/分钟
环境
污染度（使⽤环境）	3（EN 60947-5-1）
使⽤环境温度	-10~60℃（无凝结）
使⽤环境湿度	85%RH

登陆会员查看

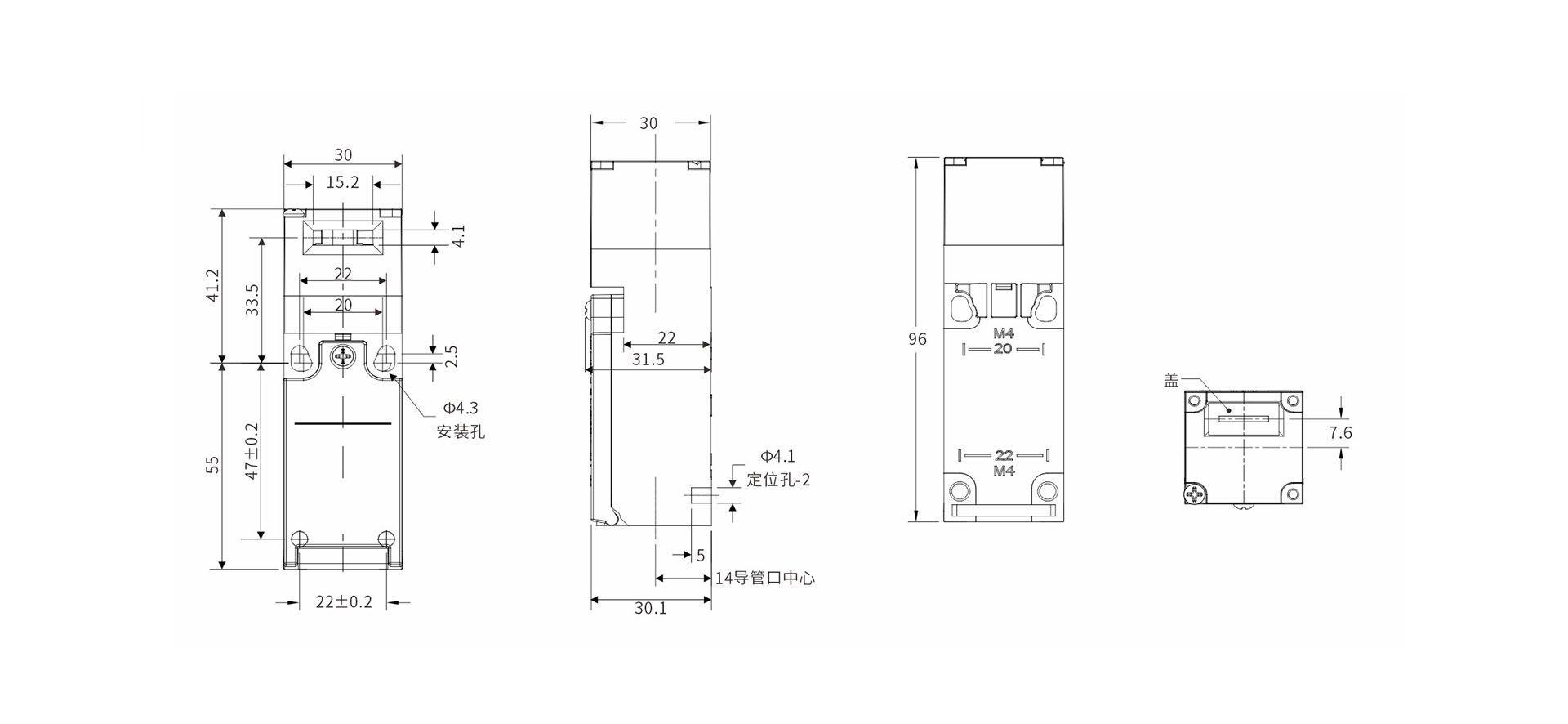

尺寸图

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

在线预览

资料下载

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

产品手册 CAD数据软件

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

警示灯

产品手册

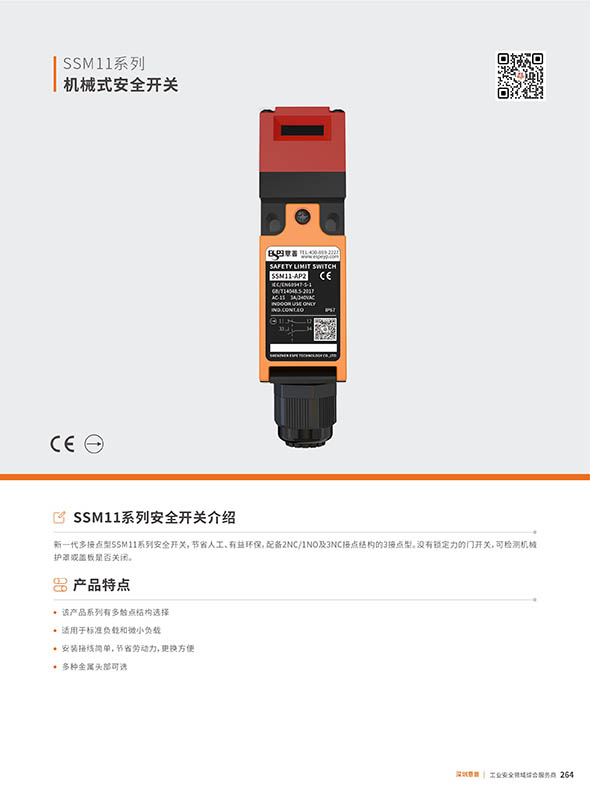

SSM11系列机械式安全开关彩页

20260629

手册下载在线预览

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

警示灯

光轴间距

全部

1mm

2.5mm

5mm

10mm

15mm

20mm

30mm

40mm

80mm

160mm

320mm

光轴数量

全部

2-20

22-40

42-60

62-80

82-100

102-120

122-140

142-160

162-180

182-200

202-220

222-240

242-270

272-400

402-2000

支架&端盖

全部

支架款

无支架

A型可调底座

B型可调底座

塑料端盖

金属端盖

反射板总高度

全部

160-480

520-840

880-1200

1240-1560

1600-1960

同步方式

全部

光同步

线同步

解锁方式

全部

背部解锁

头部解锁

钥匙方向

全部

左开

右开

CAD数据

SSM11-AP2-SK-2

2026.08.12

数据下载
CAD数据

SSM11

2026.08.12

数据下载
CAD数据

SSM11-带防水接头

2026.08.12

数据下载

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

警示灯

软件

LGA60N4(LGA60N5)设置软件

2026.05.26

数据下载

产品证书

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

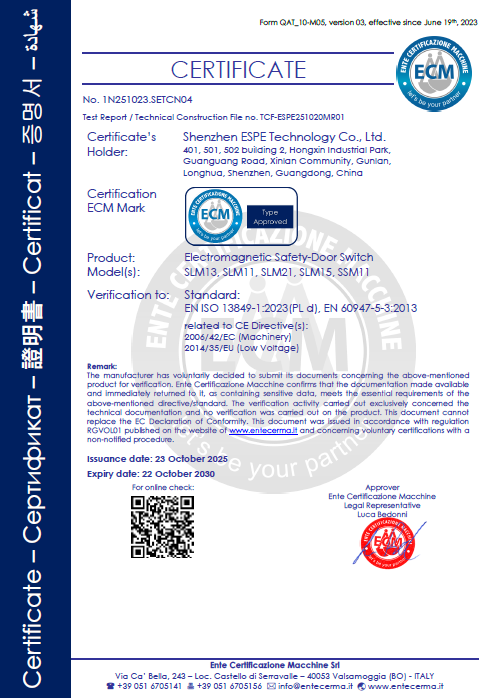

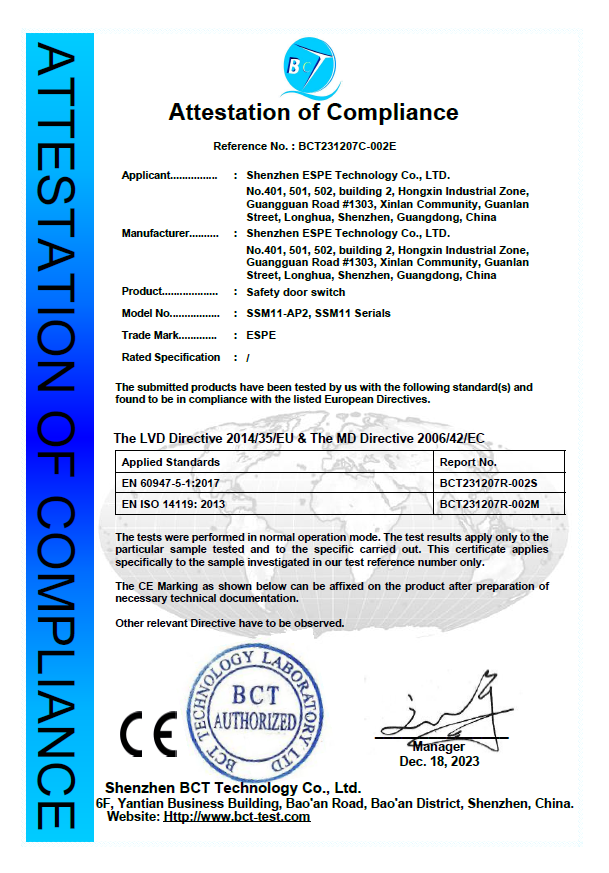

SSM11系列CE证书
