SSR21系列安全门开关

首页安全产品安全联锁装置 SSR21系列安全门开关

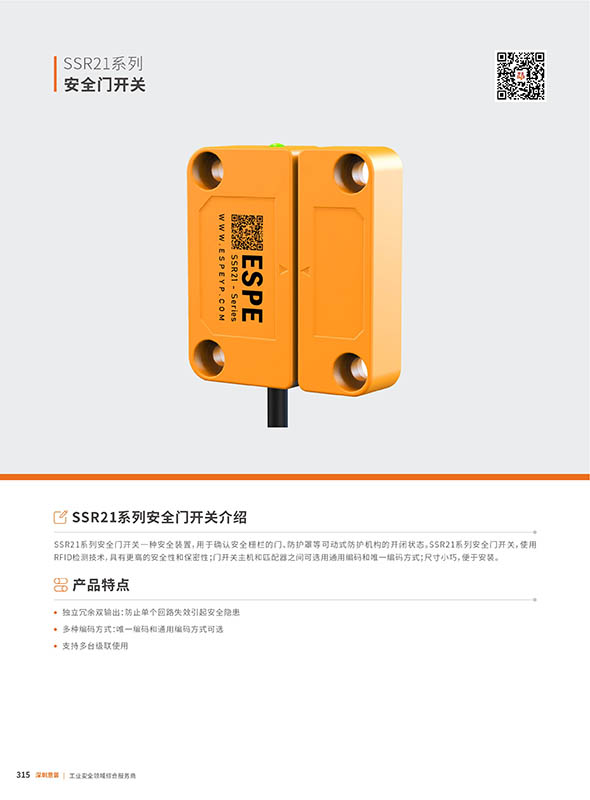

SSR21系列安全门开关

RFID高安全编码可选，冗余双输出防单路失效，支持多台级联，尺寸小巧，安装便捷，适用于各类安全防护门。

产品特点

RFID编码，冗余输出，支持级联，小巧易装

RFID编码技术

支持通用编码和唯一编码可选，安全性和防篡改能力强
独立冗余双输出

双回路输出，防止单路故障导致安全隐患
支持多台级联

可串联使用，灵活扩展，简化布线

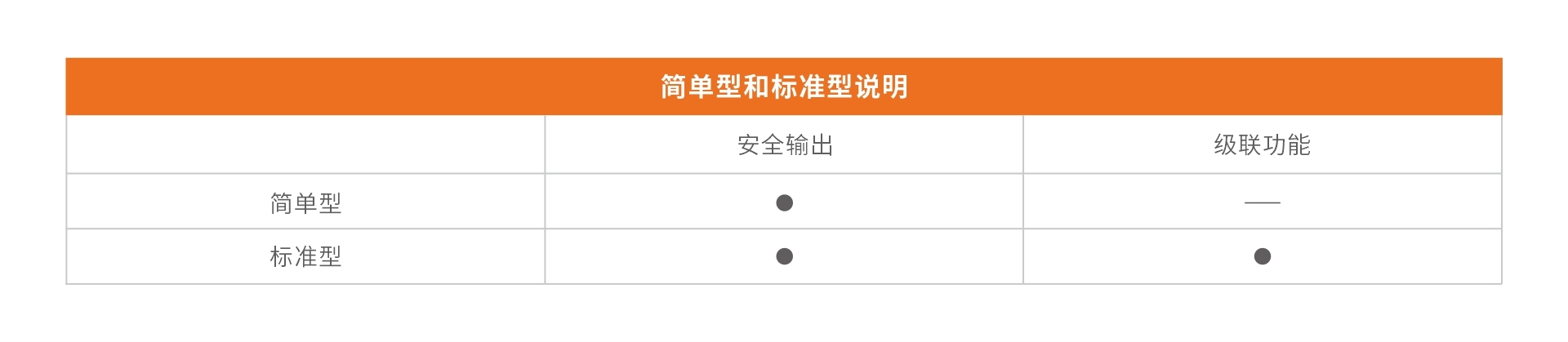

型号说明

安全门开关型号说明（例如：SSR21-00N-1）

产品系列

配置类型

编码方式

输出方式

引线方式

SSR21

0：简单型

1：标准型

0：通用编码

1：唯⼀编码

N：NPN

P：PNP

1：1m

3：3m

5：5m

10：10m

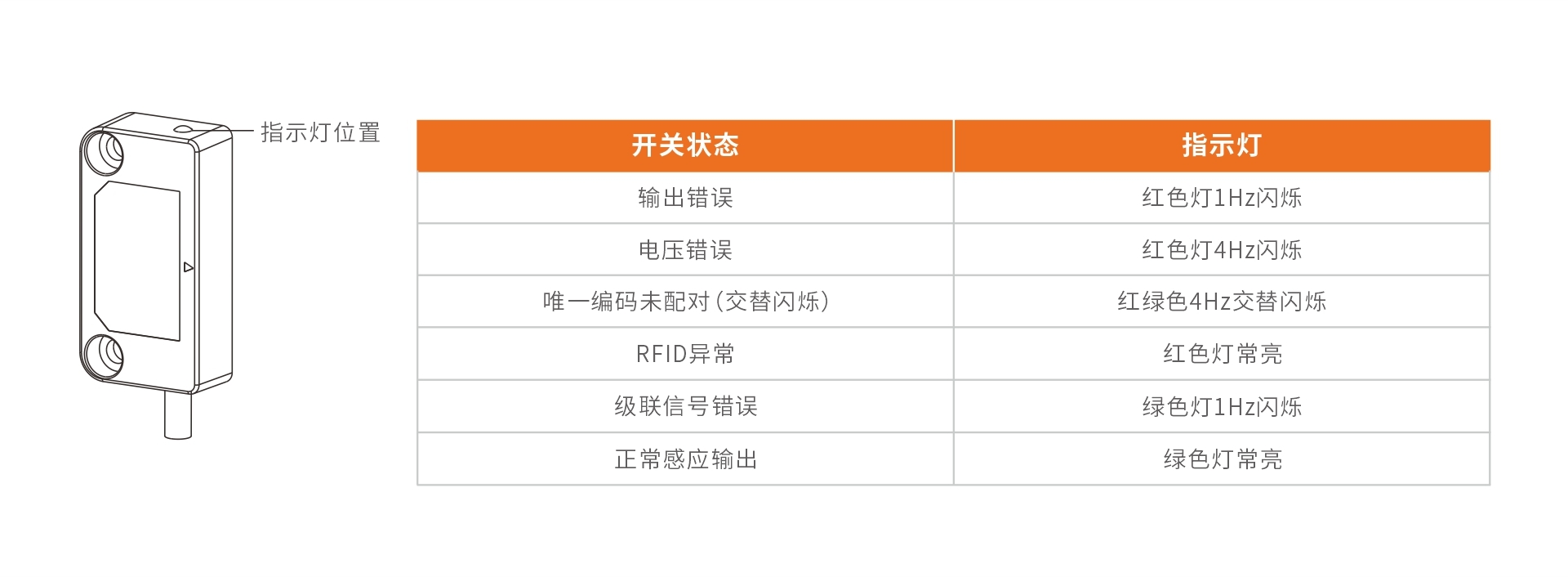

指示灯说明

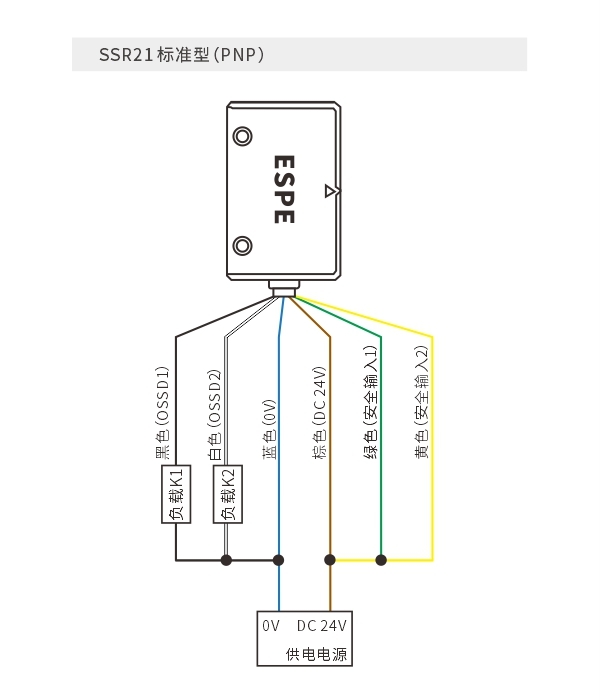

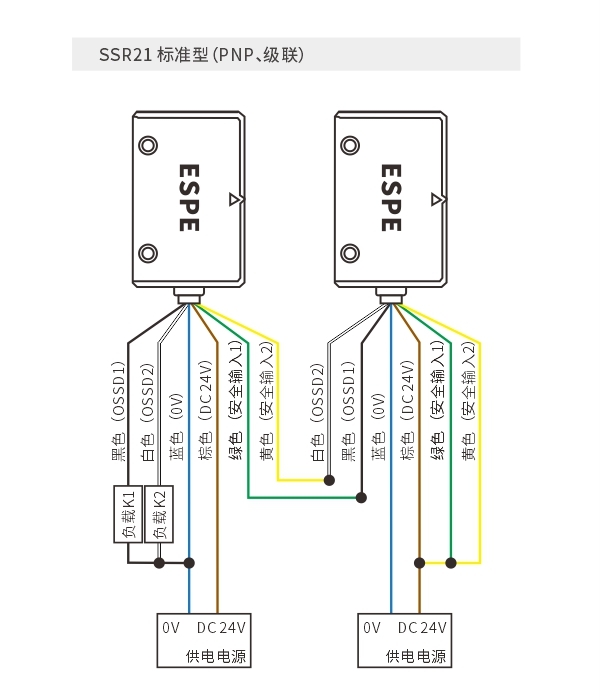

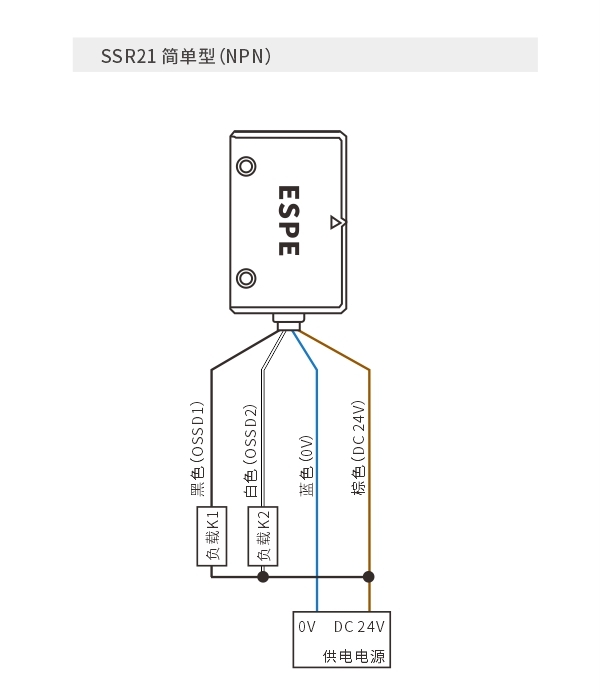

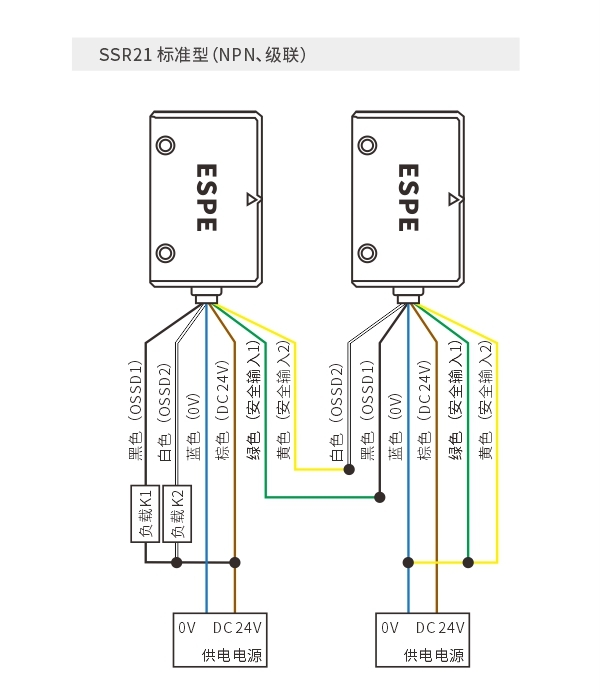

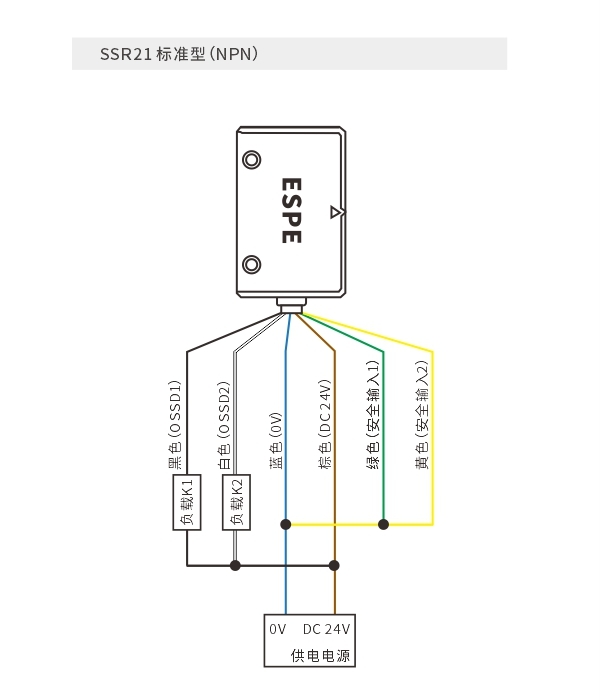

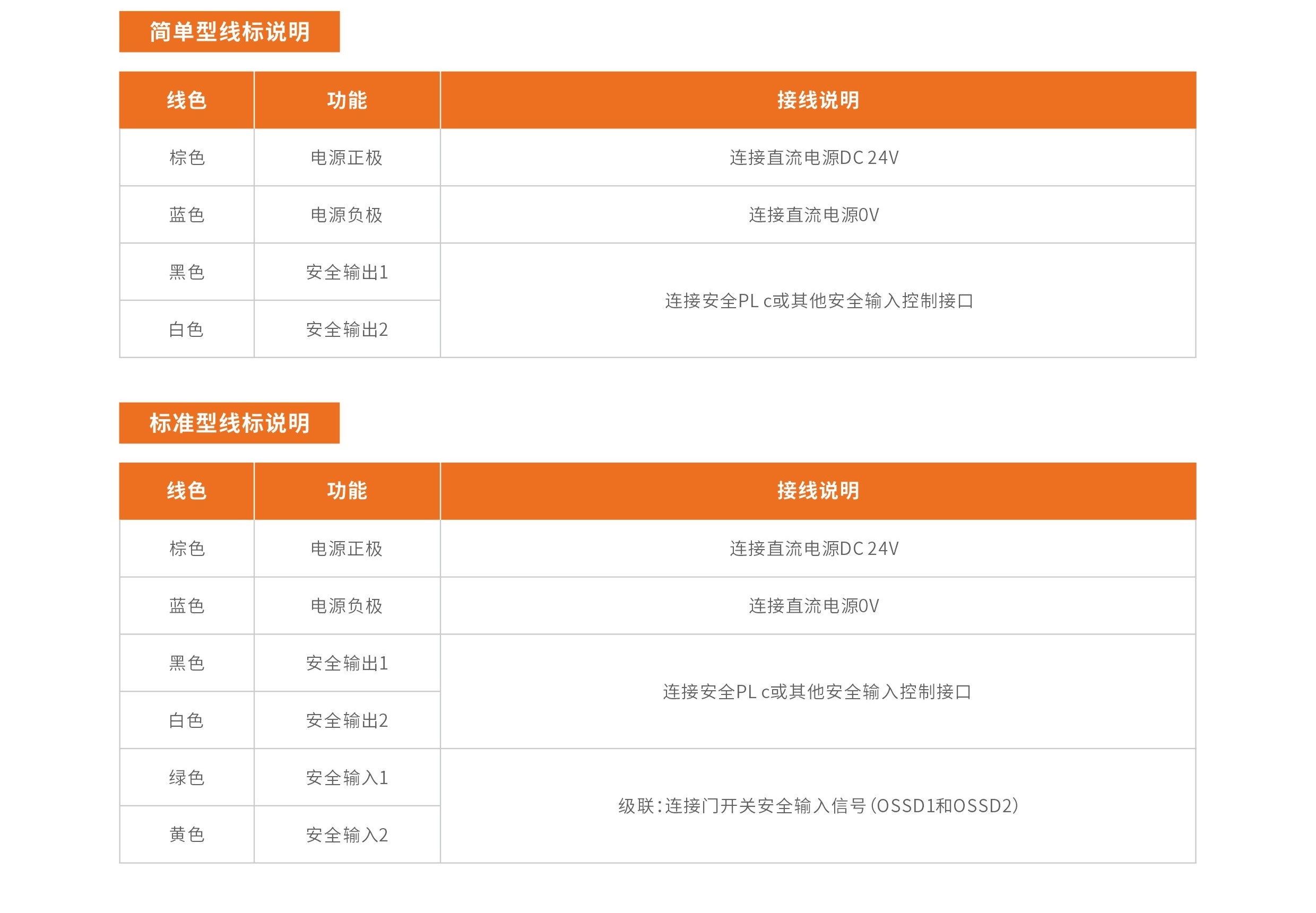

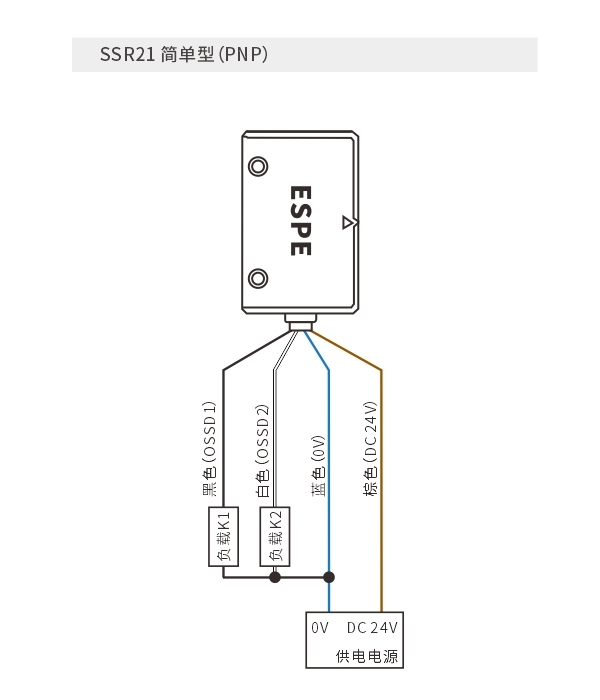

接线说明

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

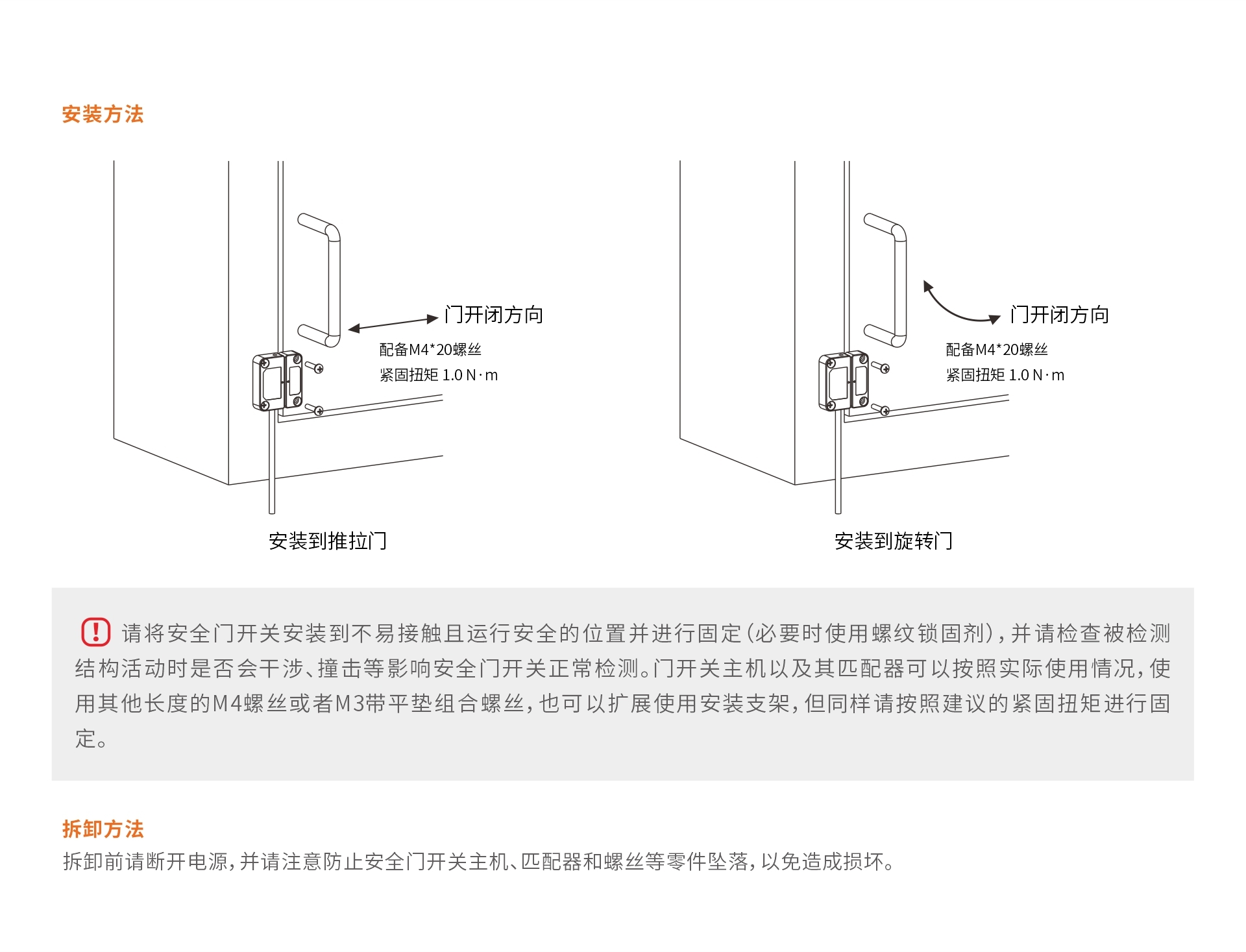

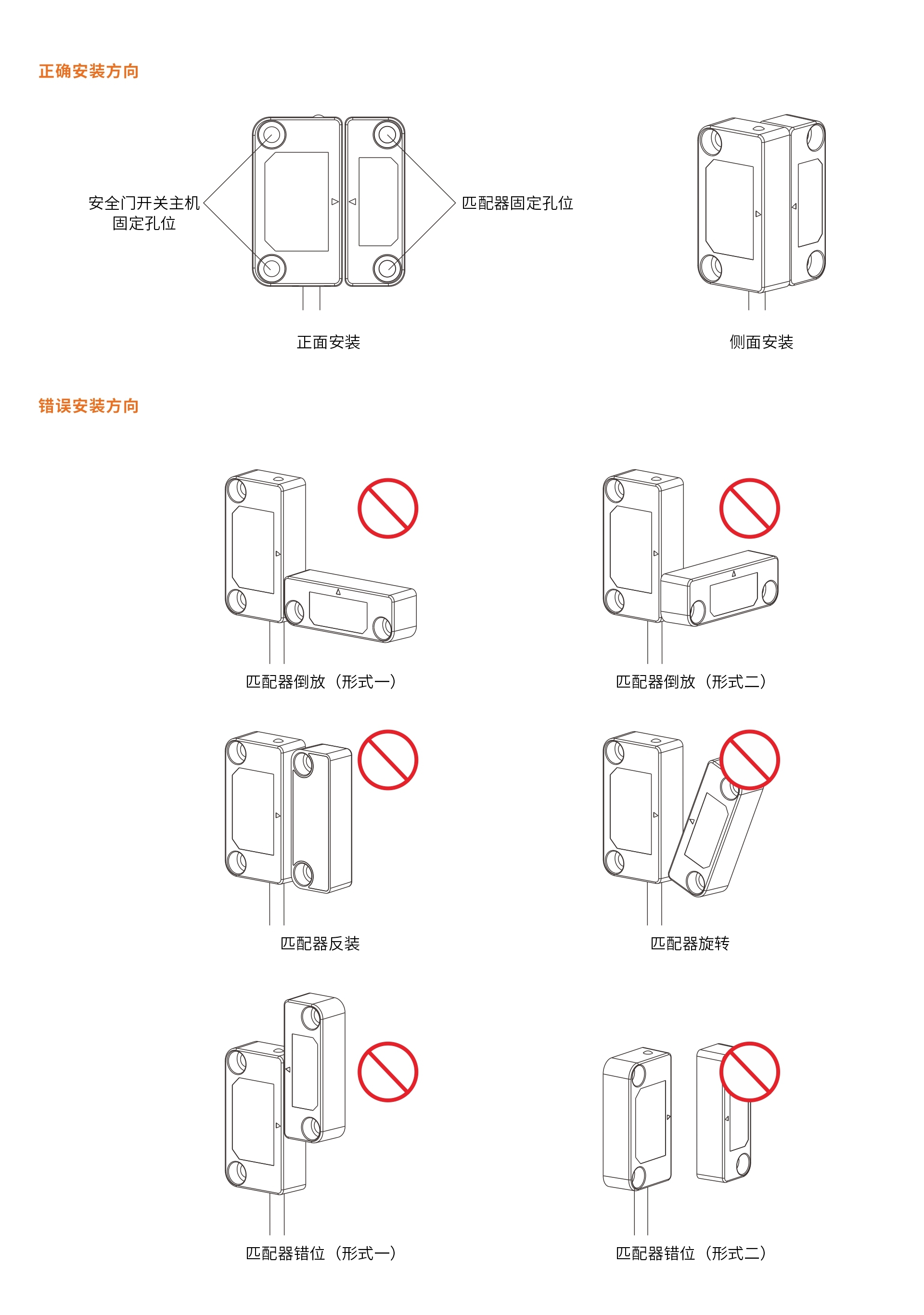

安装方法

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

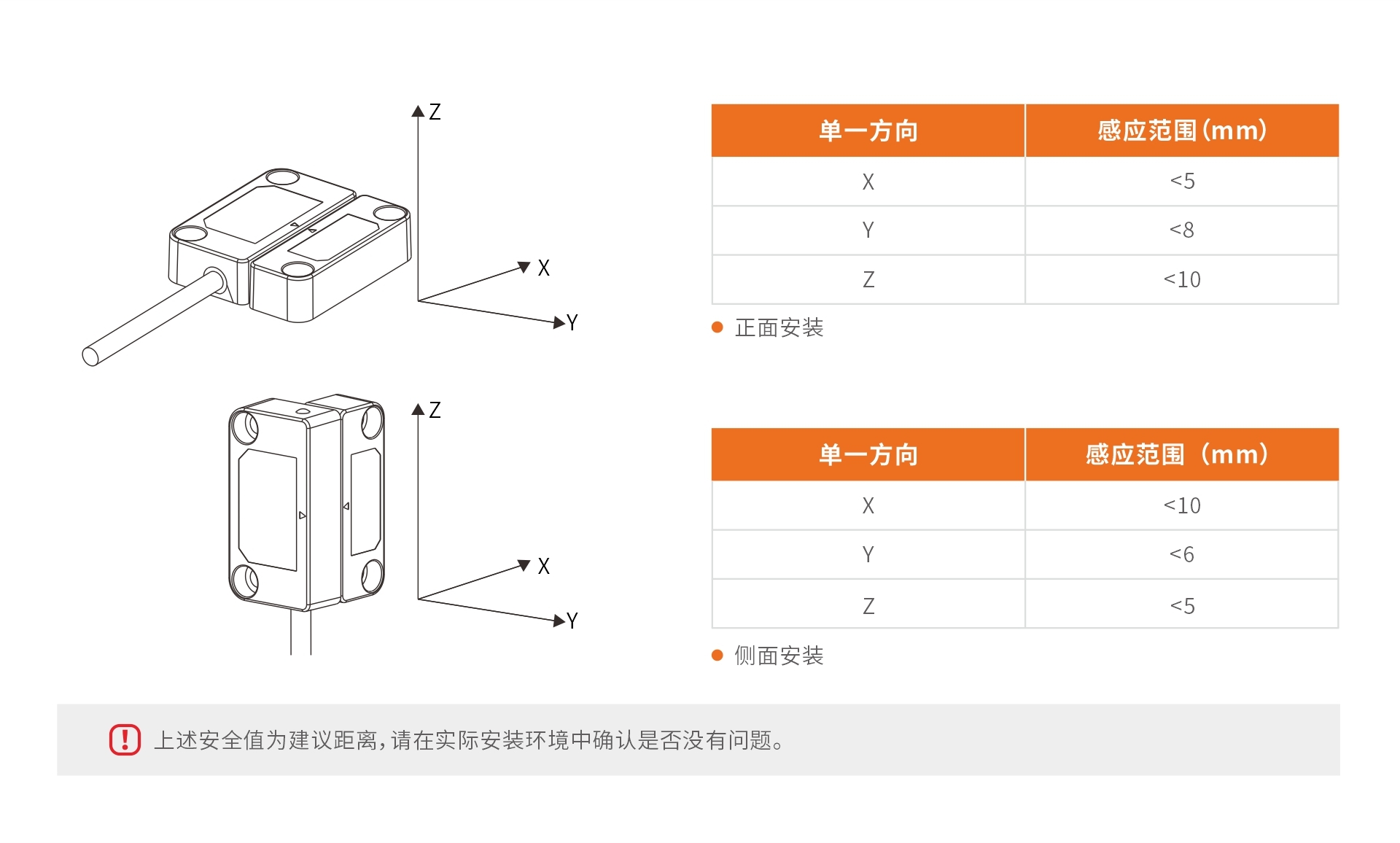

感应距离

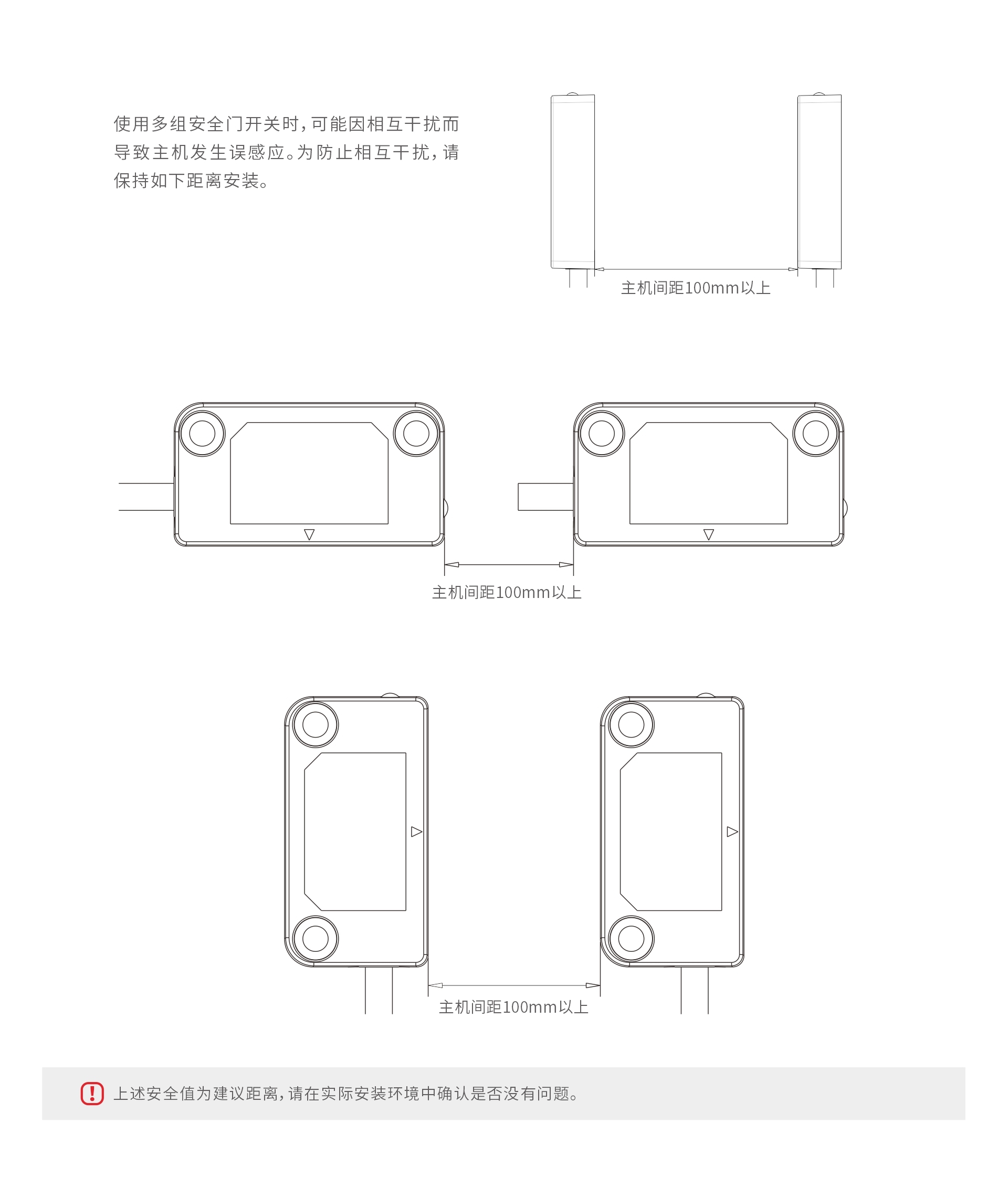

安装推荐距离


SSR21系列安全门开关
技术参数

符合标准	ISO 13849-1（PL c）、IEC/EN 60947-5-3
⼯作电源	DC 24V±15%
功率	<1W
响应时间	50ms
安全输出（OSSD）	PNP晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延⻓导致的电压降除外），漏电流1mA以下 NPN晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延⻓导致的电压降除外），漏电流1mA以下
操作频率	1Hz
防护电路	电源过压保护、反极性保护和输出过流保护
防护电路	通用编码、唯⼀编码
⼯作距离	⽔平：0~8mm导通垂直：0~5mm导通
外壳防护等级	IP65
外壳材质	PC
尺寸	主机48.52612mm，匹配器48.517.512mm
抗振动能力	频率10~55Hz，振幅0.35±0.05mm，X、Y及Z各方向20次
⼯作环境温度	-10~55℃（无凝结）
储存环境温度	-30~70℃（无凝结）
⼯作环境湿度	温度20℃时，空⽓相对湿度<85%

登陆会员查看

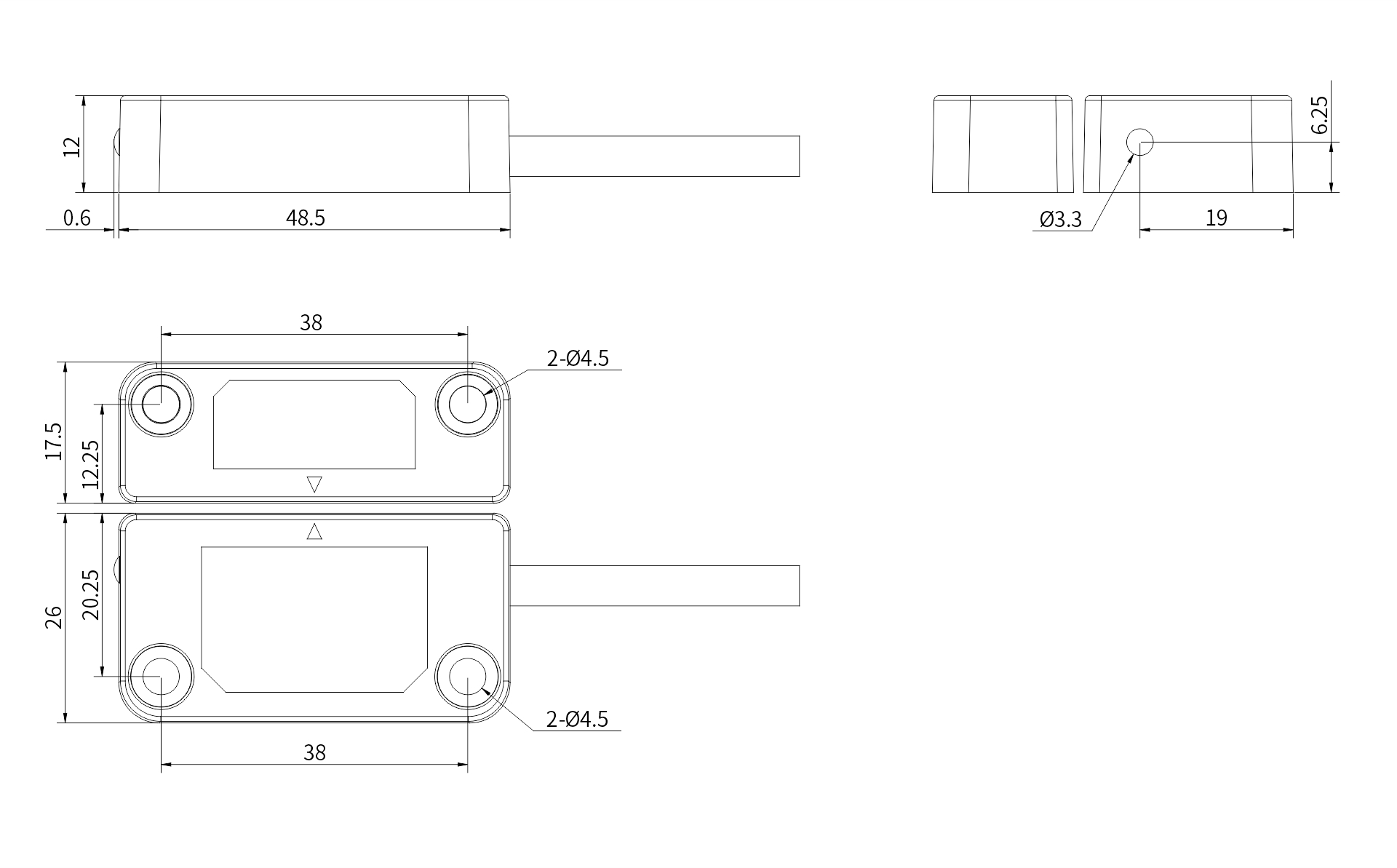

尺寸图

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

在线预览

资料下载

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

产品手册 CAD数据软件

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

警示灯

产品手册

SSR21系列安全开关彩页

20260629

手册下载在线预览

筛选搜索

重置

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

警示灯

光轴间距

全部

1mm

2.5mm

5mm

10mm

15mm

20mm

30mm

40mm

80mm

160mm

320mm

光轴数量

全部

2-20

22-40

42-60

62-80

82-100

102-120

122-140

142-160

162-180

182-200

202-220

222-240

242-270

272-400

402-2000

支架&端盖

全部

支架款

无支架

A型可调底座

B型可调底座

塑料端盖

金属端盖

反射板总高度

全部

160-480

520-840

880-1200

1240-1560

1600-1960

同步方式

全部

光同步

线同步

解锁方式

全部

背部解锁

头部解锁

钥匙方向

全部

左开

右开

CAD数据

SSR21 A1

2026.08.12

数据下载

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

警示灯

软件

LGA60N4(LGA60N5)设置软件

2026.05.26

数据下载

产品证书

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

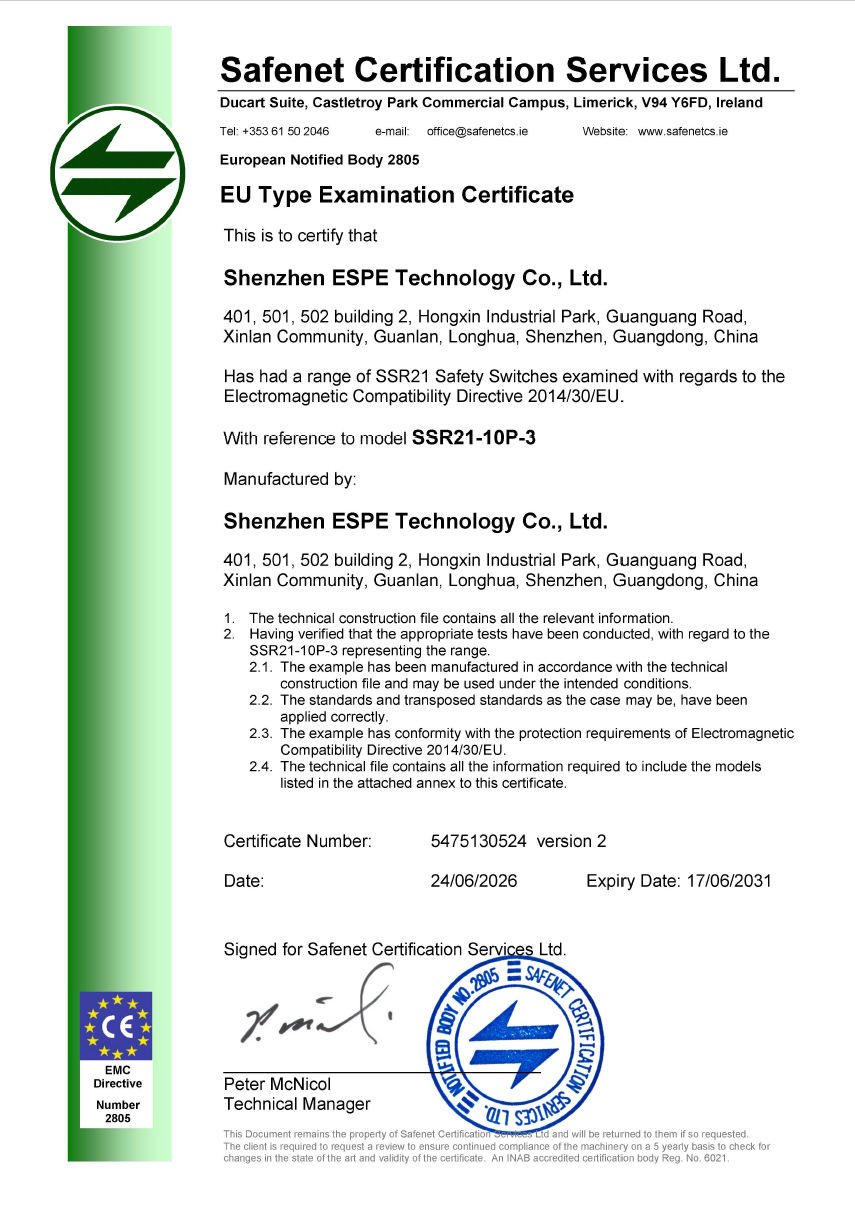

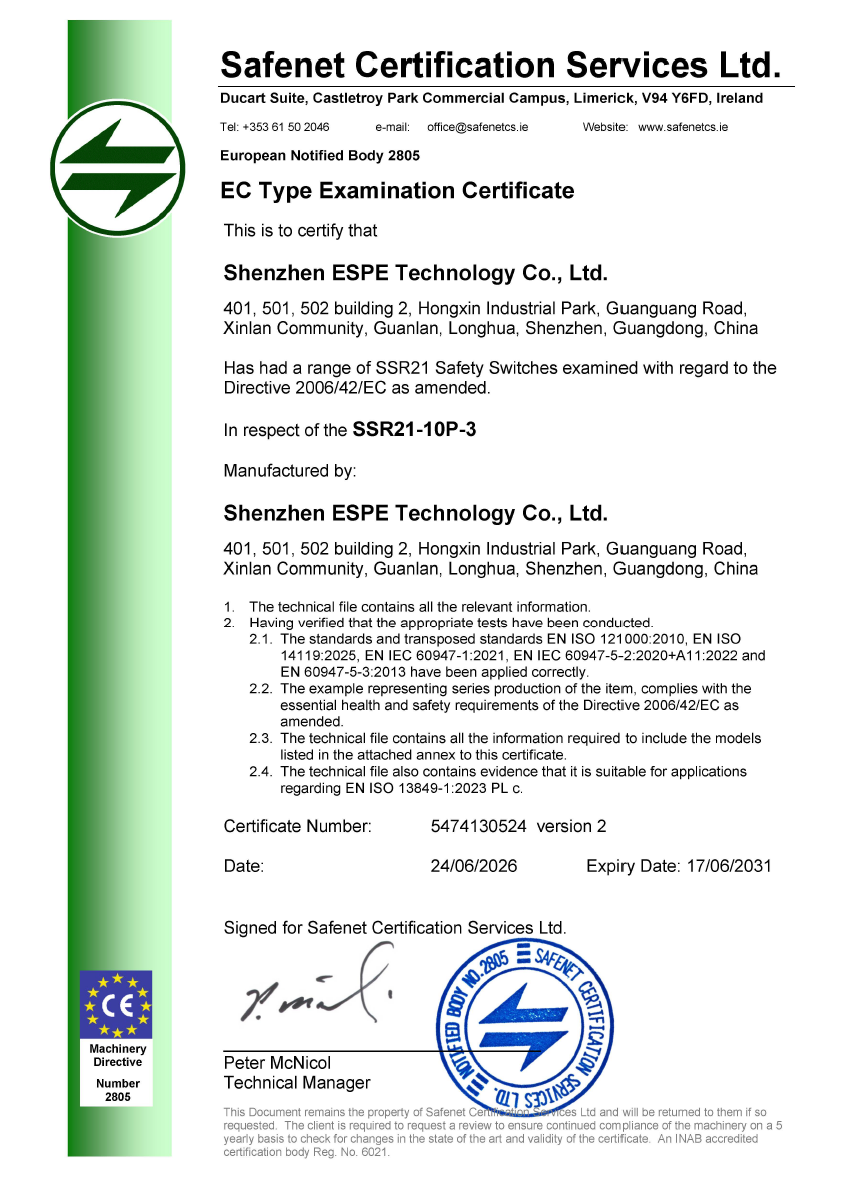

SSR21系列CE证书-EMC
