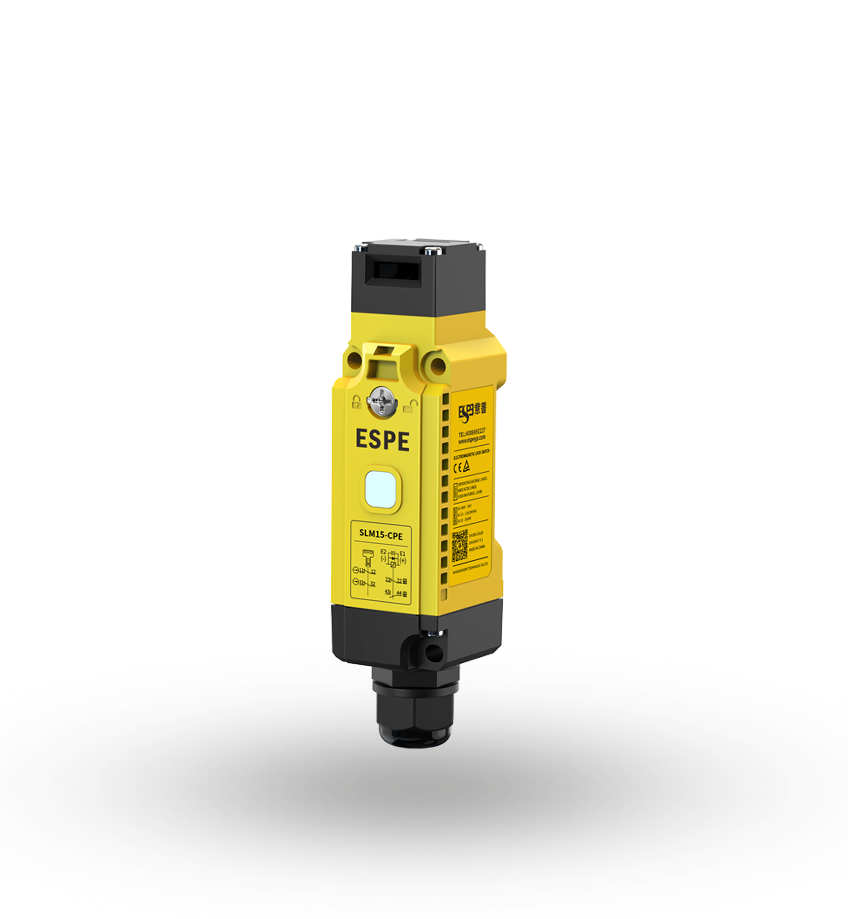

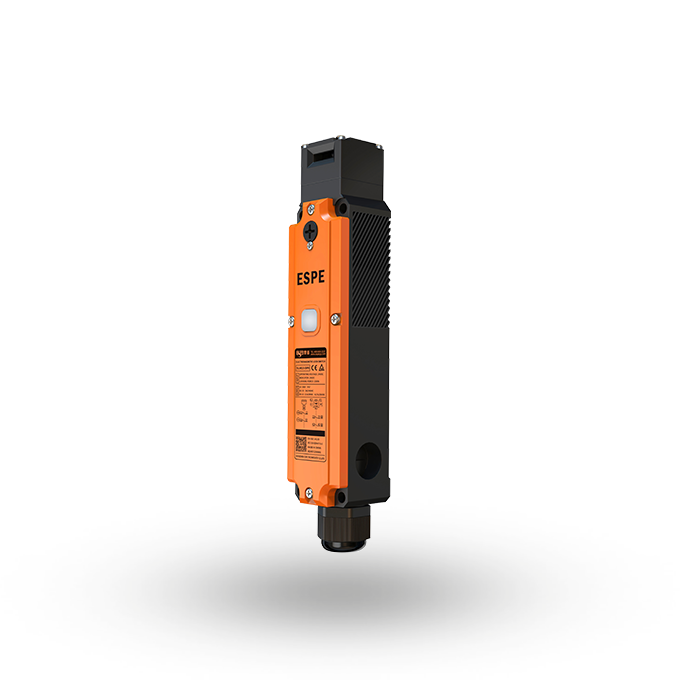

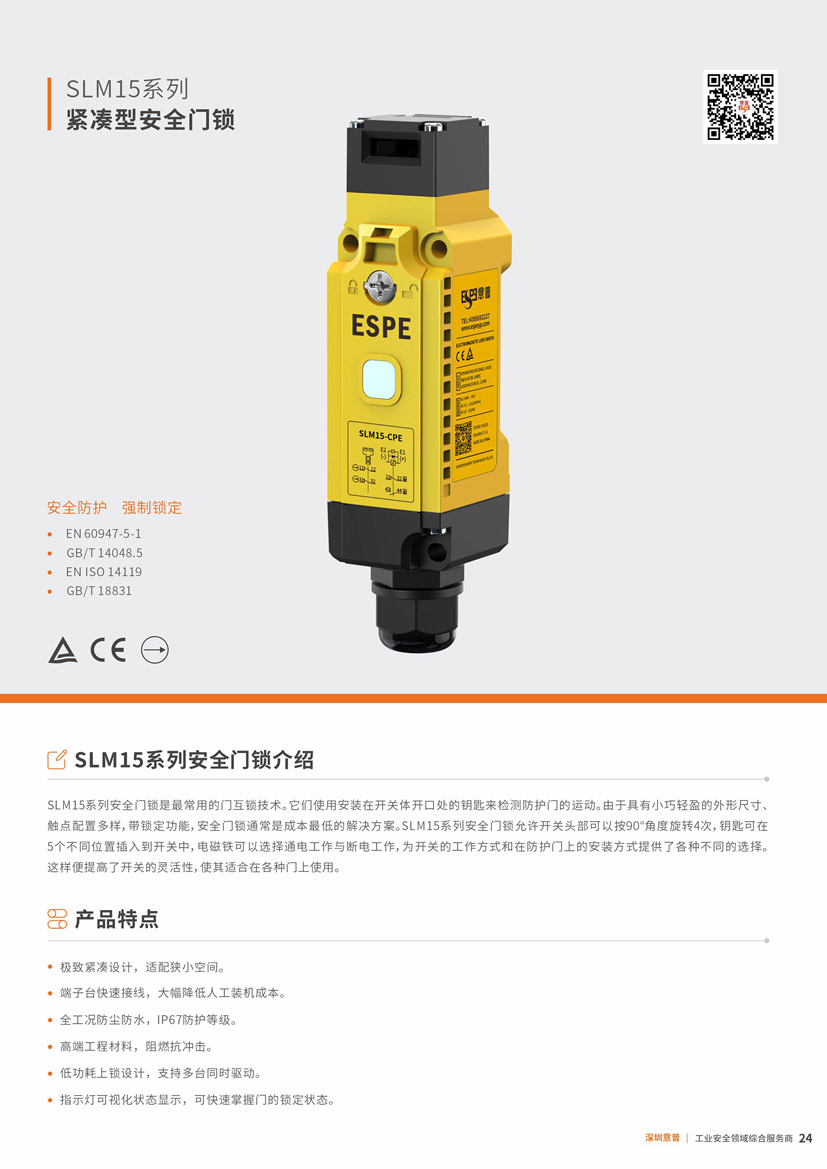

SLM15系列紧凑型安全门锁

SLM15为常用门互锁方案，钥匙检测，小巧轻盈，触点多样，带锁且经济。头部可90°旋转，5向插钥匙，电磁铁工作方式可选，适配各种门。

产品特点

端⼦台快速接线，防尘防⽔，IP67防护等级，指⽰灯可视化状态显示，适配狭⼩空间。

极致紧凑设计

适配狭小空间
端子台快速接线

大幅降低人工装机成本
IP67防护等级

全工况防尘防水
阻燃抗冲击

高端工程材料
低功耗上锁设计

支持多台同时驱动
指示灯可视化状态显示

可快速掌握门的锁定状态。

型号说明

安全⻔锁型号说明（例如：SLM15-DPE）

产品系列

开关触点类

(⻔监控触点+锁定监控触点)

头部材质

⻔锁定/释放⽅式

SLM15

D

P

E

C：2NC（缓动触点）+1NC/1NO（缓动触点）

D：2NC（缓动触点）+2NC（缓动触点）

F：3NC（缓动触点）+1NC（缓动触点）

H：1NC（缓动触点）+3NC（缓动触点）

P：塑料

M：⾦属

E：DC 24V电磁锁定/机械释放

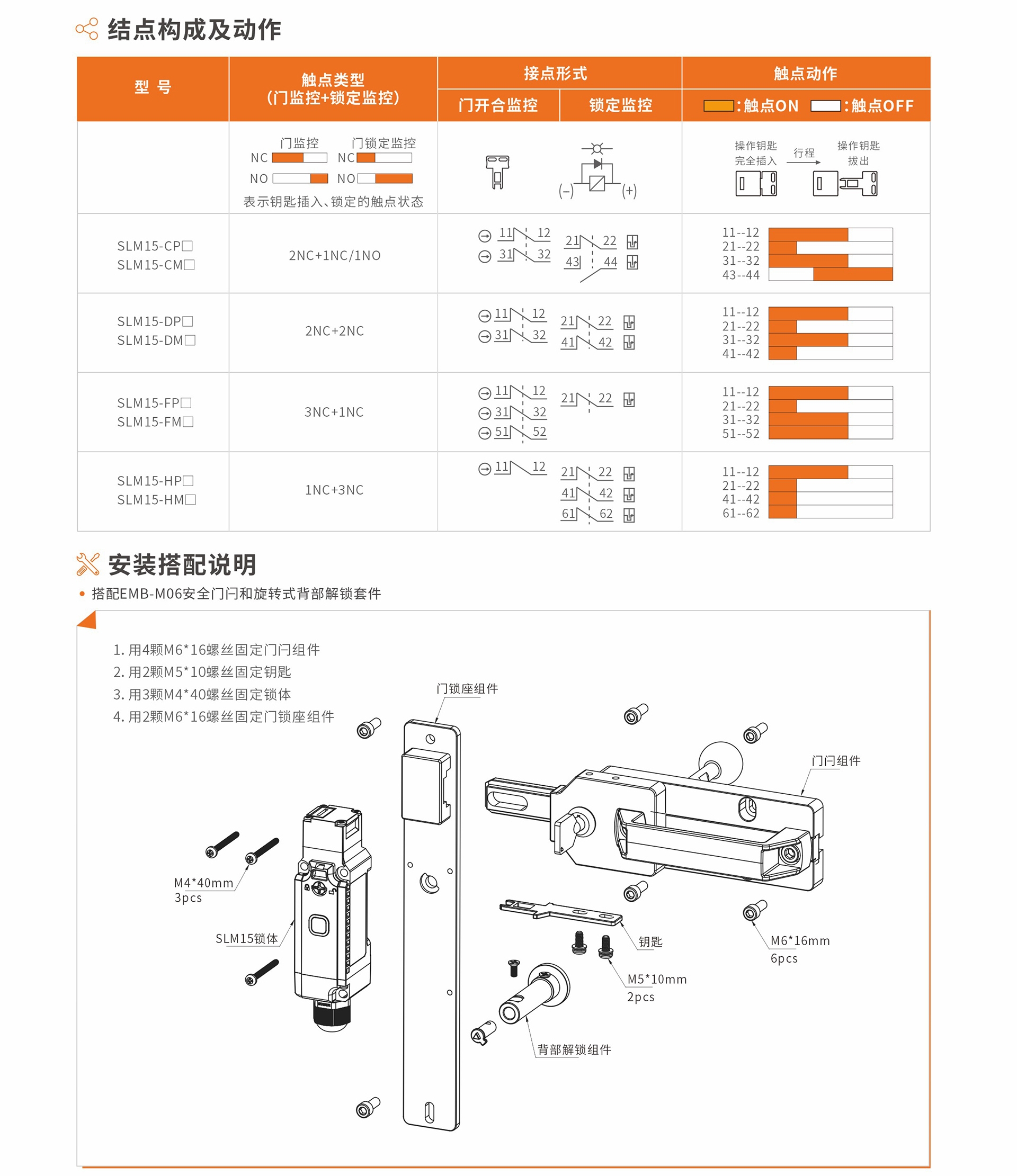

结点构成及动作

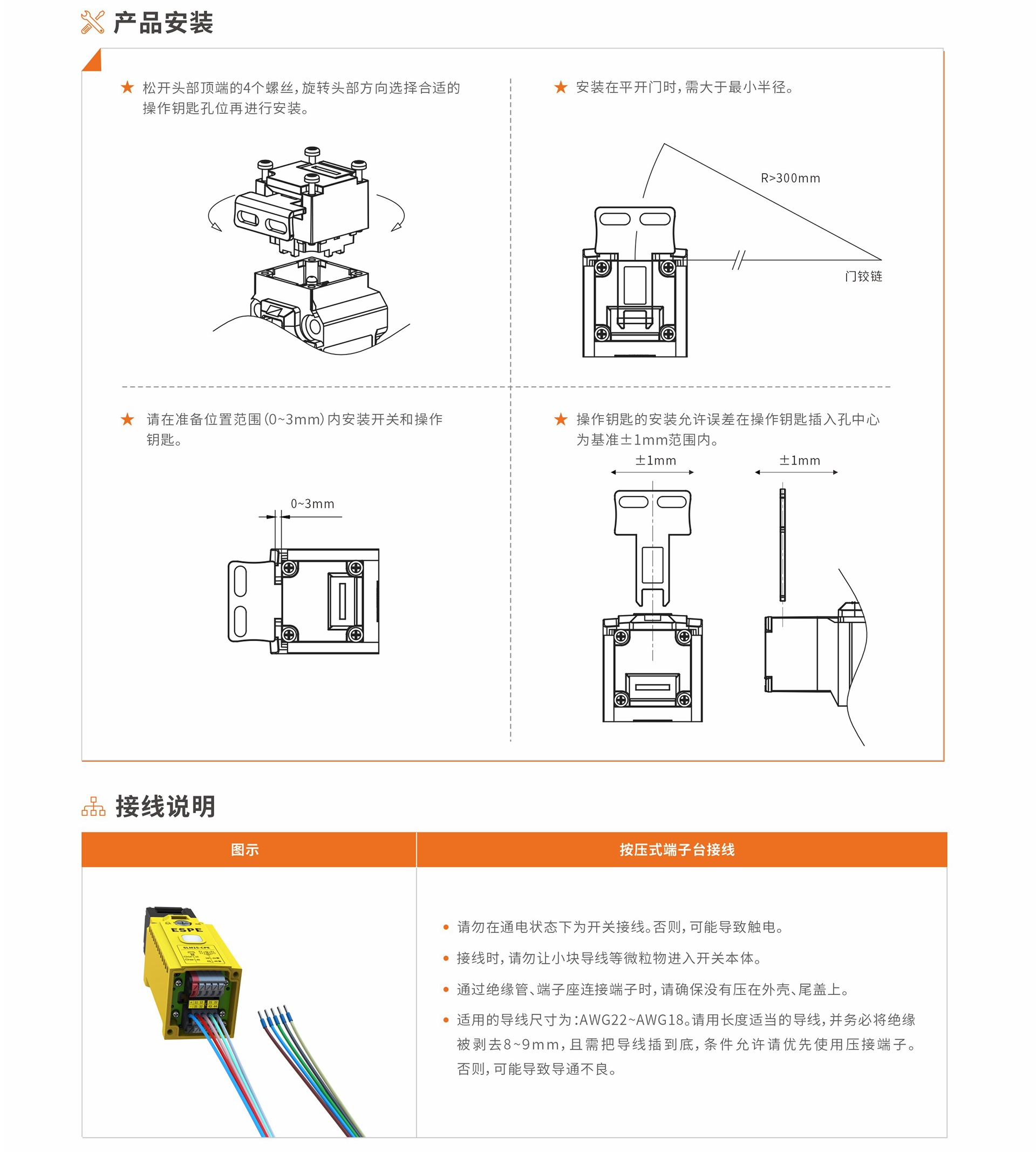

产品安装

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录


SLM15系列紧凑型安全门锁
技术参数

安全等级	最⾼可达PL d 基于ISO 13849-1

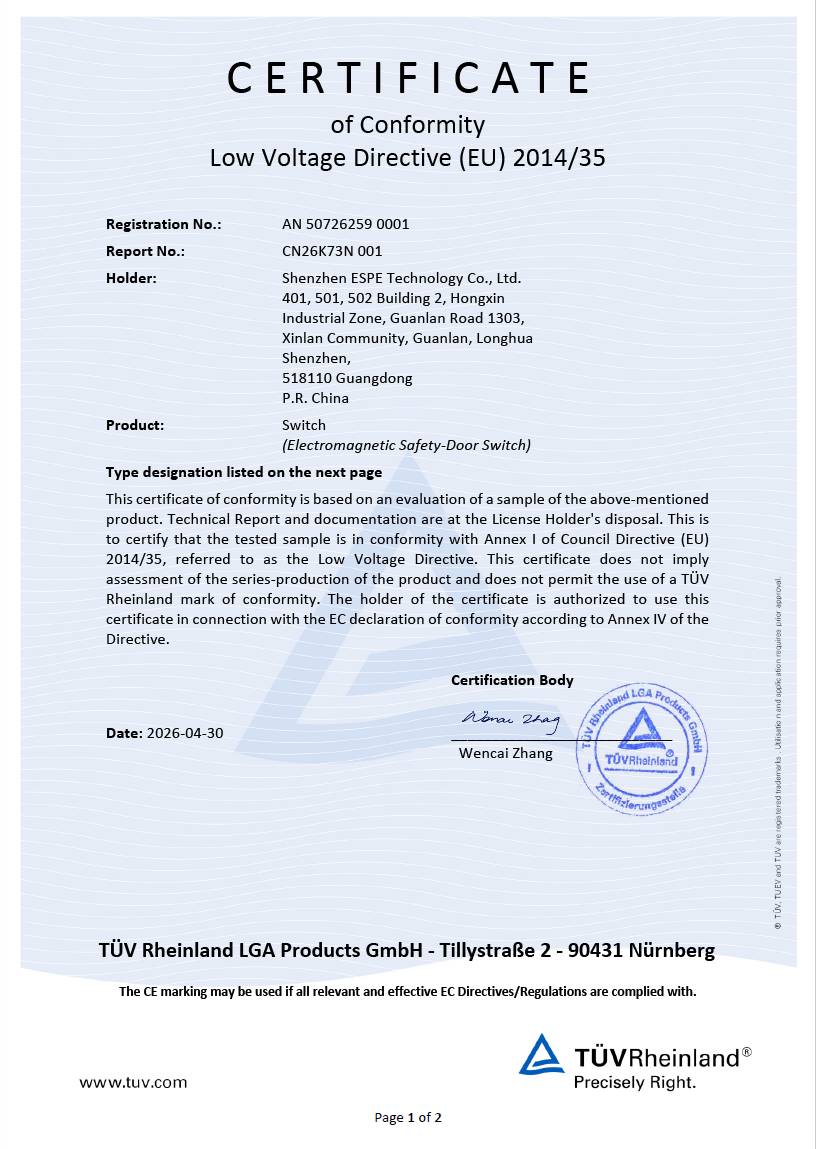

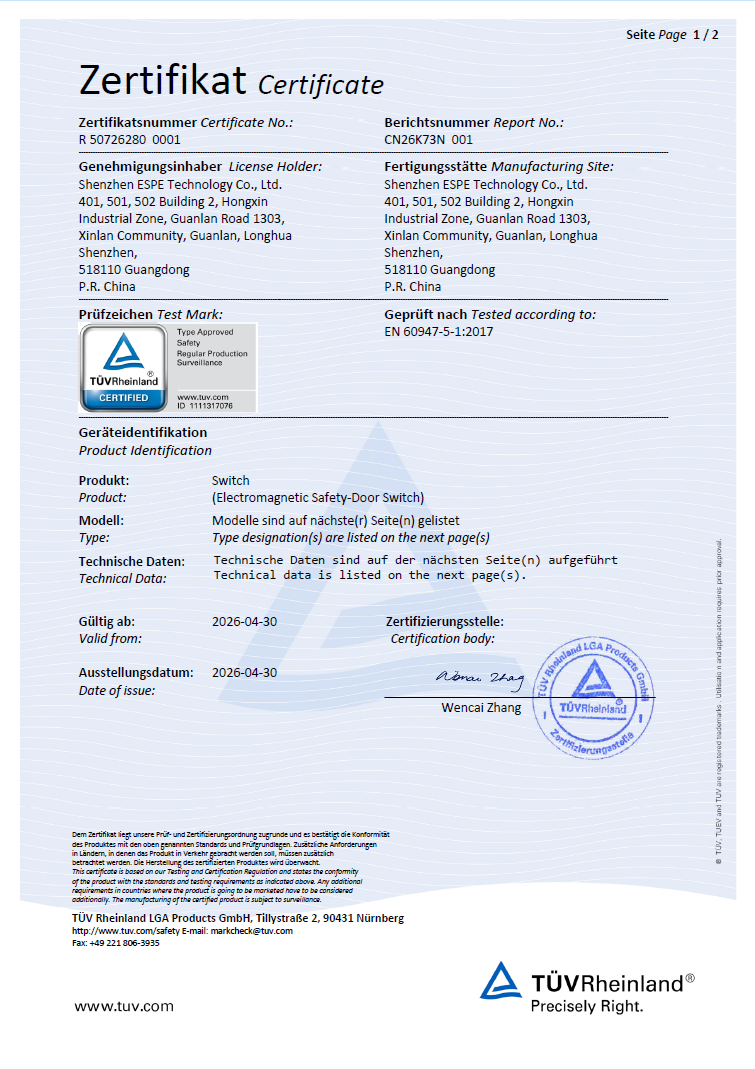

认证	CE、莱茵TÜV
标准	EN 60947-5-1、GB/T 14048.5、EN ISO 14119、GB/T 18831
保护等级	IP67
材质	PA66阻燃
机械寿命	100万次以上
电⽓寿命	15万次以上
电磁线管
额定⼯作电压	DC 24V±10%
消耗功率	约5W
消耗电流	约200mA
绝缘	B级（130°C）
LED指⽰灯
发光颜⾊(LED)	绿⾊/红⾊
使⽤类型	DC-13	AC-15
额定⼯作电压（Ue）	24V	240V(21-22除外)
额定⼯作电流（le）	1A(21-22) 2A(其它)	1.5A
电⽓
接触电阻	200mΩ以下
额定开放热电流（Ith）	2A
额定绝缘电压（Ui）	DC 500V（断开的安全触点两边，不包含监控触点）
防触电保护等级	Class Ⅱ（双重绝缘）
脉冲耐压（EN 60947-5-1）	2.5KV（触点与外壳）
绝缘电阻	100MΩ以上
短路保护装置	4A，250V需⽤速断型保险丝
耐振动	10~55Hz，双振幅1.5mm
耐冲击	耐久1000m/s2
动作特性
强制断开⾏预⾏程	15mm以上
操作速度	0.1~0.5m/s
允许操作频率	最⼤30次操作/分钟
锁定时拉拔⼒强度	1400N
环境
污染度（使⽤环境）	3（EN 60947-5-1）
使⽤环境温度	-25~55℃（⽆凝结）
使⽤环境湿度	95%RH以下

登陆会员查看

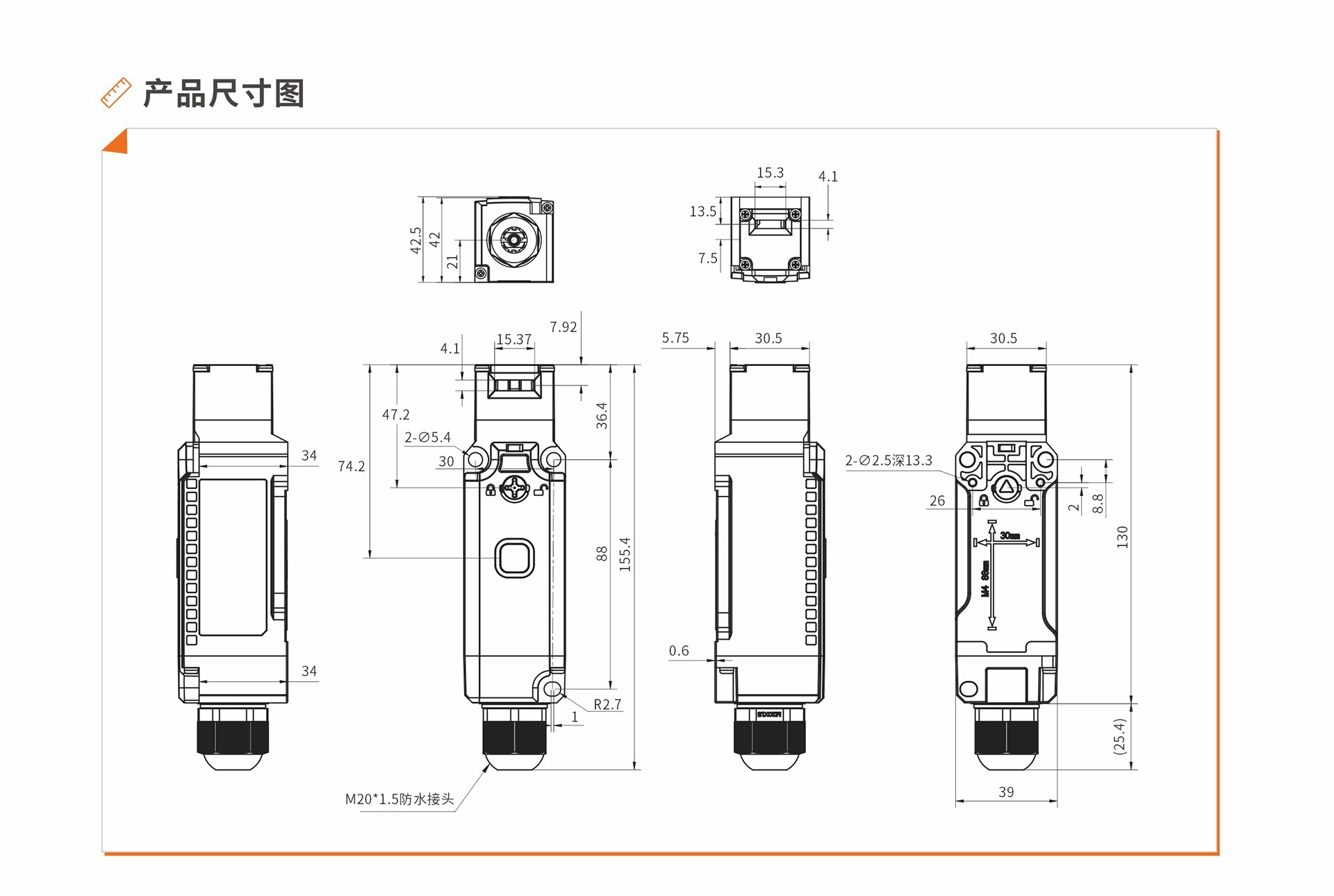

尺寸图

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

在线预览

资料下载

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

产品手册 CAD数据软件

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

警示灯

产品手册

EFA系列安全光栅彩页

20260512

手册下载在线预览
产品手册

EFP系列安全光栅彩页

20260512

手册下载在线预览
产品手册

ESV系列安全光栅彩页

20260629

手册下载在线预览
产品手册

ESE系列安全光栅彩页

20260512

手册下载在线预览
产品手册

EFP2系列安全光栅彩页

20260512

手册下载在线预览
产品手册

ESS系列安全光栅彩页

20260629

手册下载在线预览
产品手册

ESN系列安全光栅彩页

20260629

手册下载在线预览
产品手册

ESA系列安全光栅彩页

20260512

手册下载在线预览
产品手册

ELG系列安全光栅彩页

20260512

手册下载在线预览
产品手册

ELD系列安全光栅彩页

20260512

手册下载在线预览

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

警示灯

光轴间距

全部

1mm

2.5mm

5mm

10mm

15mm

20mm

30mm

40mm

80mm

160mm

320mm

光轴数量

全部

2-20

22-40

42-60

62-80

82-100

102-120

122-140

142-160

162-180

182-200

202-220

222-240

242-270

272-400

402-2000

支架&端盖

全部

支架款

无支架

A型可调底座

B型可调底座

塑料端盖

金属端盖

反射板总高度

全部

160-480

520-840

880-1200

1240-1560

1600-1960

同步方式

全部

光同步

线同步

解锁方式

全部

背部解锁

头部解锁

钥匙方向

全部

左开

右开

CAD数据

SLM15 V1.0 A0 外发版3D

2026.08.12

数据下载

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

警示灯

软件

LGA60N4(LGA60N5)设置软件

2026.05.26

数据下载

产品证书

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

应用场景

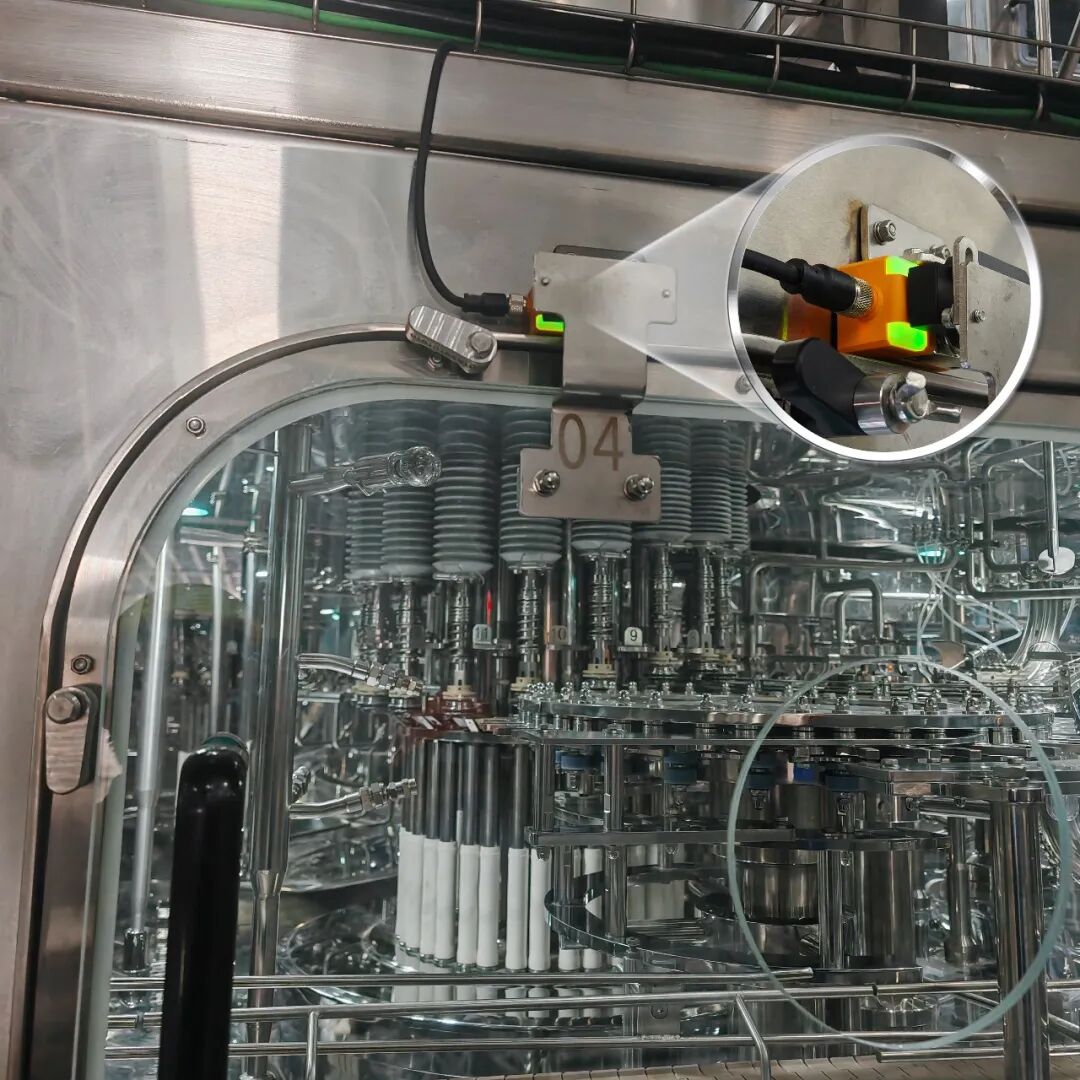

SLE11系列安全门锁在食品灌装车间的应用

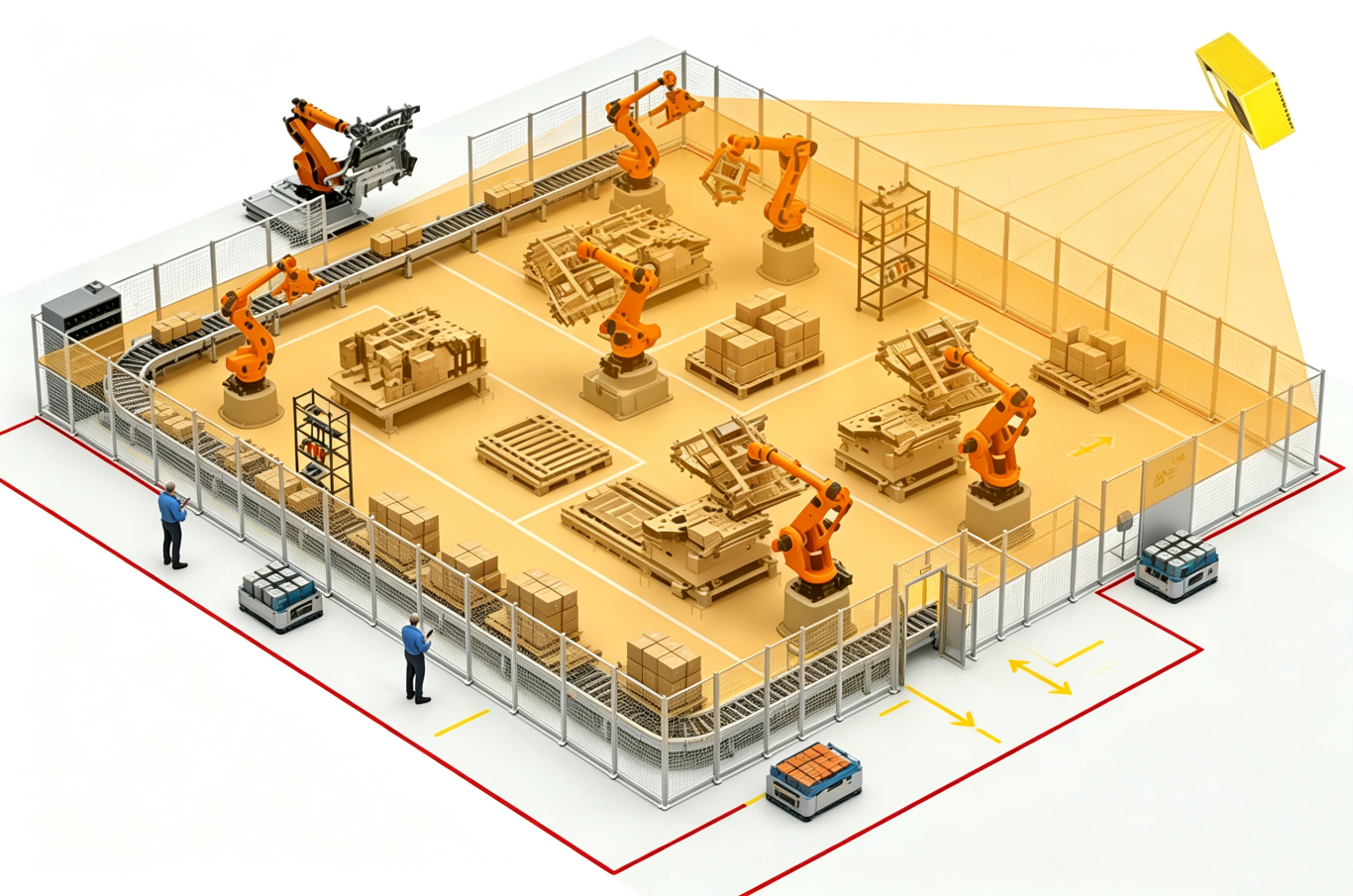

LGA70P5 AI立体安全防护仪在拆垛机器人工作站上的应用
SLR11系列安全门锁在3C行业安全围栏中的应用
EFP系列无盲区四级安全光栅在硫化机上的应用
EFB系列防爆安全光栅在自动化设备中的应用
ESS系列安全光栅在光伏码垛区中的应用
SSR22系列安全门开关在3C自动化设备中的应用

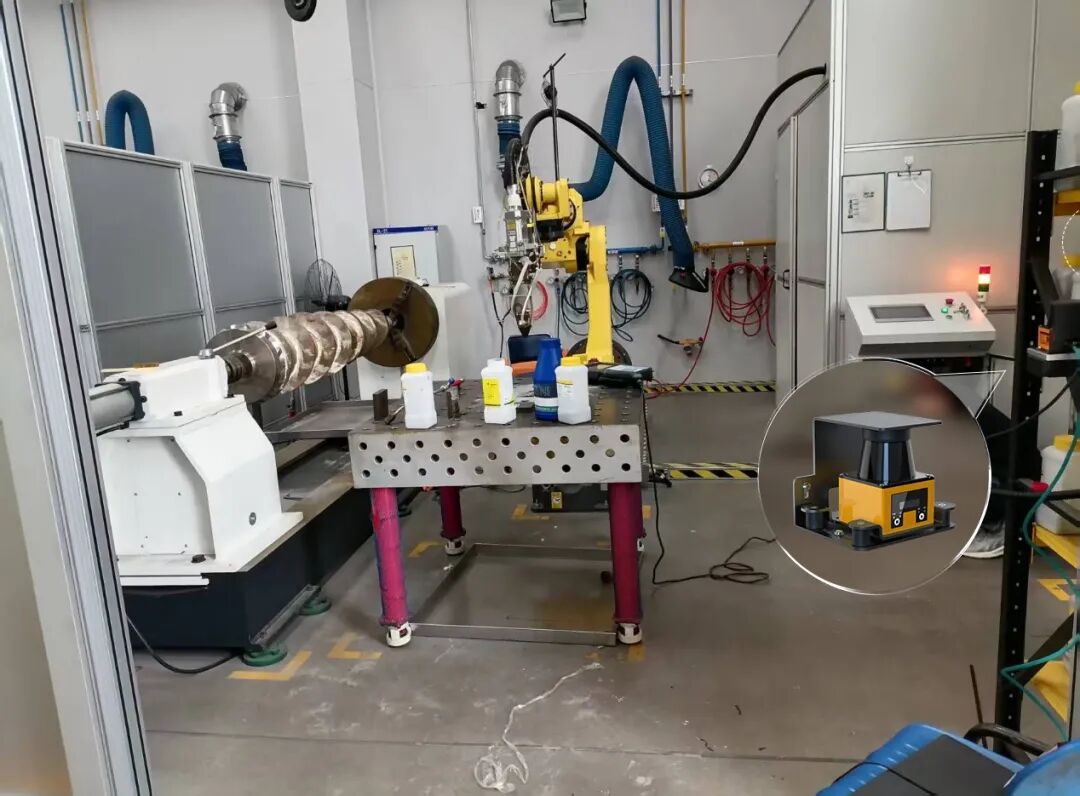

LGA60系列激光雷达在激光切割设备上的应用
