光栅型号说明（例如：ELG1020L1NCGC-2）
| 产品系列 | 光轴数量 | 光轴间距 | 安装支架 | 输出方式 | 感应方式 | 外观颜色 | 扫描方式 | 对射距离 |
| ELG | 10 | 20 | L1 | N | C | G | C | 2 |

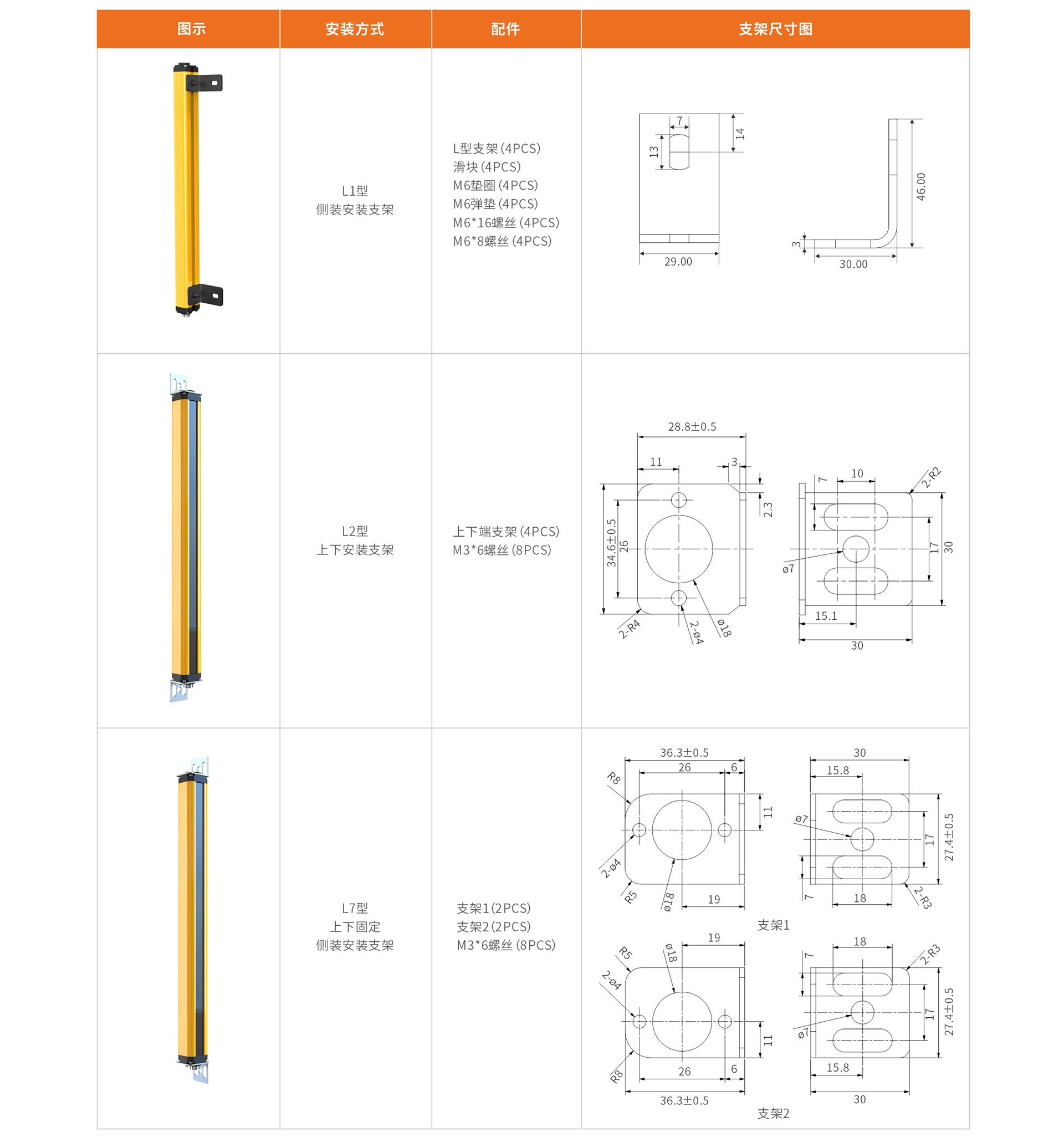

| 4、6、8…… | 10mm 20mm 40mm | L1：L1侧装⽀架 L2：L2⽀架 L7：L7⽀架 | N: NPN输出 P: PNP输出 | C：常闭 | G：⾦⾊ S：银⾊ Y：⻩⾊ | ⽆：平⾏扫描 C：交叉扫描 | 05：0.1~0.5m 2：0.1~2m 5：0.1~5m （注：有反光情况需 特殊备注） |

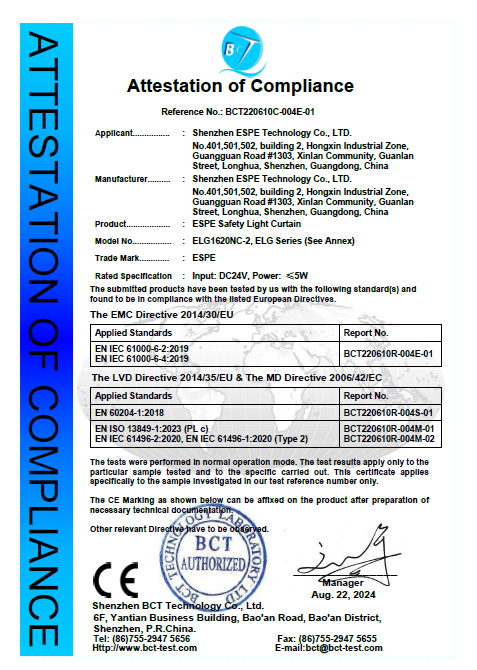

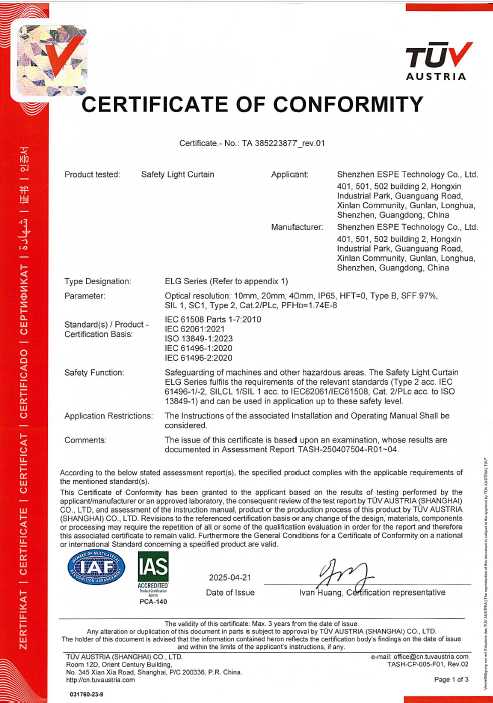

| 安全等级 | Type 2（IEC 61496-1/-2）、Cat. 2/PL c（ ISO 13849-1）、SIL 1（IEC 62061 IEC 61508） |
| 工作电源 | DC 10~30V |
| 功率 | <5W |
| 光轴间距 | 10mm、20mm、40mm |
| 分辨率 | 15mm、25mm、45mm |
| 光轴数量 | 10mm间距：8、12、16……144 20mm间距：4、6、8……72 40mm间距：4、6、8……36 |

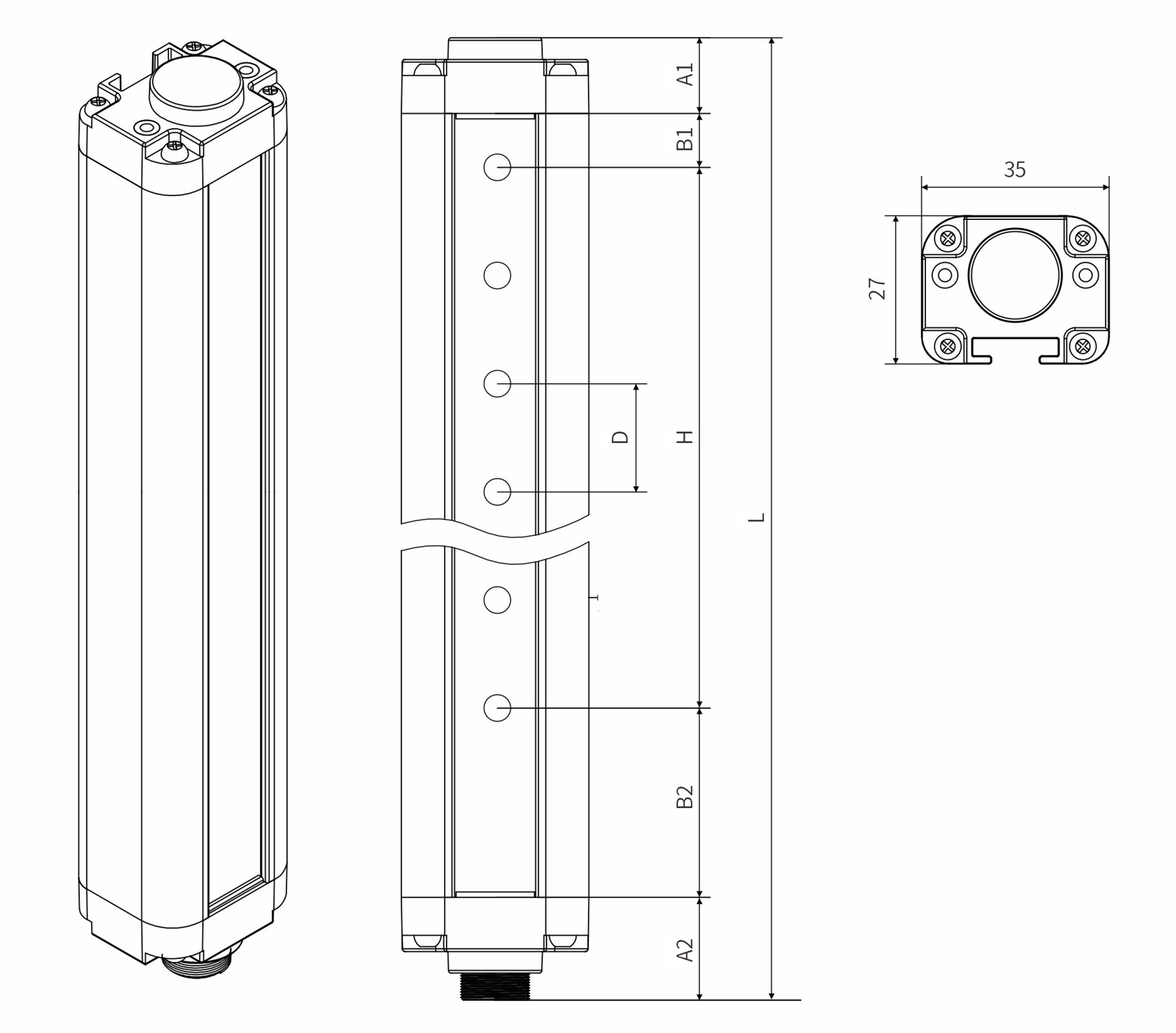

| 保护高度 | 保护⾼度H =（N-1）*光轴间距（N为光轴数量） |
| 发射光源 | 940nm |
| 响应时间 | 响应时间 =（N*0.1ms）+0.4ms（N为光轴数量） |

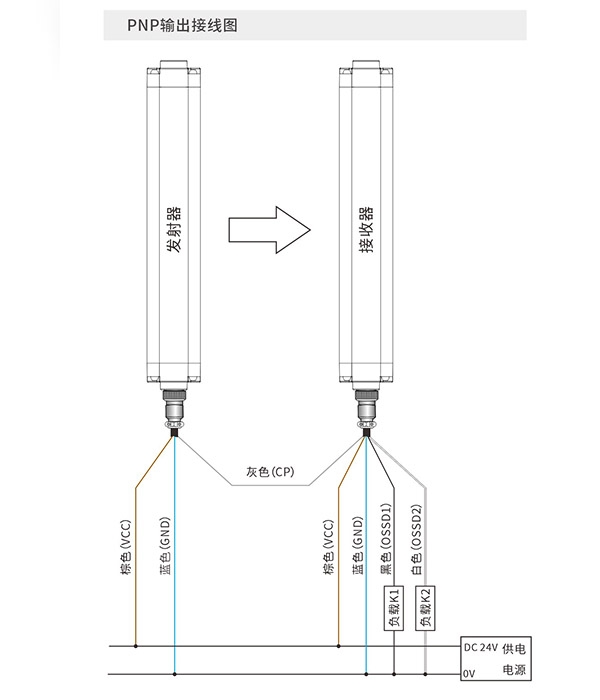

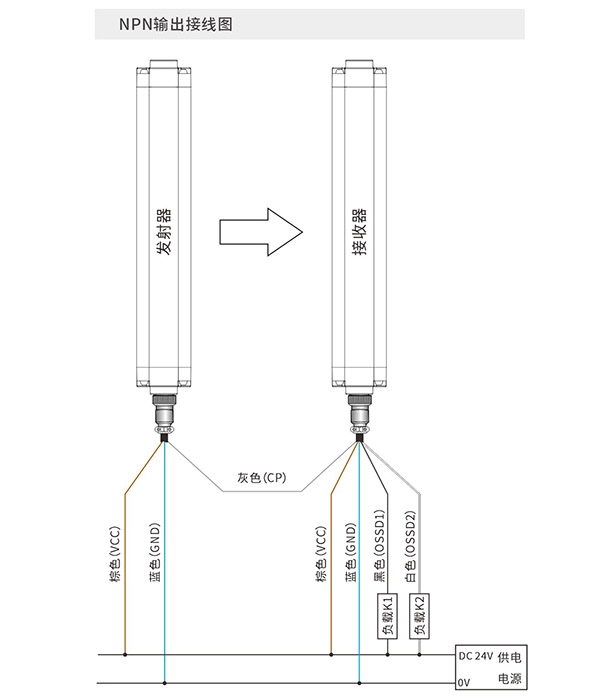

| 安全输出 (OSSD) | PNP晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延⻓导致的电压降除外），漏电流1mA以下 |
NPN晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延⻓导致的电压降除外），漏电流1mA以下 | |
| 防护电路 | 电源过压保护、反极性保护、输出过流保护 |
| 对射距离 | 0.1~0.5m、0.1~2m、0.1~5m（注：有反光情况需特殊备注） |
| 抗光⼲扰 | 10000Lux（⼊射角I >5°） |
| 光栅形式 | 对射式 |
| 同步方式 | 线同步 |
| 外壳材质 | 铝合金 |
| 外壳颜⾊ | ⾦⾊、银⾊、⻩⾊（可选） |
| 外壳防护等级 | IP65 |
| 响应尺寸 | 28*28mm |
| 工作环境温度 | -10~55℃（无凝结） |
| 储存环境温度 | -30~70℃（无凝结） |
| 工作环境湿度 | 温度20℃时，空⽓相对湿度<85% |
